Questions in this chapter

কমন ইমিটার ট্রানজিস্টর সংযোগে $0.95 \mathrm{~V}$ ও $1.15 \mathrm{~V}$ বিভব প্রয়োগ করলে যথাক্রমে $10\mathrm{~mA}$ ও $30~\mathrm{mA}$ বেস প্রবাহ পাওয়া যায়। ট্রানজিস্টরটির প্রবাহ লাভ $\beta =75$ এবং লোড রোধ $100~\Omega$

ক. ডোপিং কী?

খ. অর্ধ-পরিবাহী ডায়োড ওহমের সূত্র মেনে চলে কি-না$-$ ব্যাখ্যা করো।

গ. ট্রানজিস্টরটির প্রবাহ বিবর্ধন গুণক $\alpha$ নির্ণয় করো।

ঘ. উদ্দীপকের ট্রানজিস্টর সংযোগটি বিবর্ধক হিসেবে কাজ করে— গাণিতিকভাবে বিশ্লেষণ করো।

পদার্থবিজ্ঞান বিষয়ে রিমি $(105)_8$ জিমি $(4\rm{F})_{16}$ এবং সিমি $(100111)_2$ নম্বর পেয়েছে।

ক. লজিক গেট কাকে বলে?

খ. ট্রানজিস্টর কীভাবে সুইচ হিসেবে কাজ করে$-$ ব্যাখ্যা করো।

গ. সিমির প্রাপ্ত নম্বর ডেসিমেলে রূপান্তর করো।

ঘ. রিমির ও জিমির মধ্যে কে বেশি নম্বর পেয়েছে? গাণিতিক বিশ্লেষণের মাধ্যমে মতামত দাও।

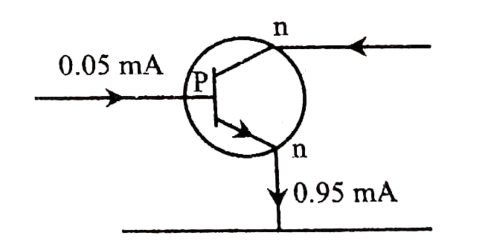

উদ্দীপকে একটি $\rm{NPN}$ ট্রানজিস্টর দেখানো হলো :

ক. তরঙ্গমুখ কী?

খ. যে লজিক গেটের দুটি ইনপুট একই হলে আউটপুট শূন্য হয় তা ব্যাখ্যা করো।

গ. ট্রানজিস্টরটির কারেন্ট বিবর্ধন গুণক নির্ণয় করো।

ঘ. চিত্রের ইনপুট সংকেতকে যদি বিবর্ধিত আকারে আউটপুটে দেখতে চাই তবে উদ্দীপকের কী ধরনের পরিবর্তন করতে হবে? বিশ্লেষণসহ মতামত দাও।

ক. ধ্বংসাত্মক ব্যতিচার কাকে বলে?

খ. পরিবাহী ও ডায়োডের $\text{ I-V}$ লেখচিত্রের কোনো পার্থক্য আছে কি? ব্যাখ্যা করো।

গ. উদ্দীপকের গেইটটির সত্যক সারণি লিখ।

ঘ. উদ্দীপকের লজিক গেইটটির সাহায্যে বুলিয়ান অ্যালজেবরার মৌলিক অপারেশন কীভাবে সম্ভব? বিশ্লেষণসহ মতামত দাও।

একটি লজিক গেটের প্রতীক

ক. ডোপিং কী?

খ. বাইনারি নম্বর পদ্ধতির প্রয়োজনীয়তা ব্যাখ্যা করো।

গ. উদ্দীপকের লজিক গেটের আউটপুট $1$ পেতে হলে $\rm{A,~ B,~ C}$ তে কী কী ইনপুট দিতে হবে? সত্যক সারণির মাধ্যমে বুঝিয়ে দাও।

ঘ. উদ্দীপকের লজিক গেটের সাথে একটি NOT গেট যুক্ত করে। সত্যক সারণির মাধ্যমে ব্যাখ্যা করো।

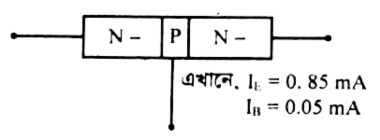

$\rm{N-P-N}$ ট্রানজিস্টরের ব্লক চিত্র।

ক. সম্মুখ বায়াস বলতে কী বুঝ?

খ. অর্ধ-পরিবাহীর ক্ষেত্রে রোধের পরিবর্তন তাপমাত্রার আলোকে ব্যাখ্যা করো।

গ. $\alpha$-এর মান নির্ণয় করো।

ঘ. উদ্দীপকের ট্রানজিস্টরকে অ্যামপ্লিফায়ার হিসেবে ব্যবহার করে এর বর্তনী চিত্র অবন করো এবং কার্যপ্রণালী ব্যাখ্যা করো।

$\rm{NPN}$ ট্রানজিস্টরের ব্লক চিত্র।

গ. $\alpha$-এর মান নির্ণয় করো।

$\rm{NPN}$ ট্রানজিস্টরের ব্লক চিত্র।

ঘ. উদ্দীপকের ট্রানজিস্টরকে অ্যামপ্লিফায়ার হিসেবে ব্যবহার করে এর বর্তনী চিত্র অবন করো এবং কার্যপ্রণালী ব্যাখ্যা করো।

ক. বাইনারী কোড কী?

খ. অর্ধতরঙ্গ একমুখীকরণ প্রক্রিয়ার কেন আউটপুটে পূর্ণ তরঙ্গ পাওয়া যায় না- বাখ্যা করে।

গ. উদ্দীপকের ভিত্তিতে প্রবাহ বিবর্ধক গুণক নির্ণয় করো।

ঘ. উদ্দীপকের তথ্যানুসারে প্রবাহ দাত $100\%$ পাওয়া সম্ভব কি-না গাণিতিক ব্যাখ্যা দাও।

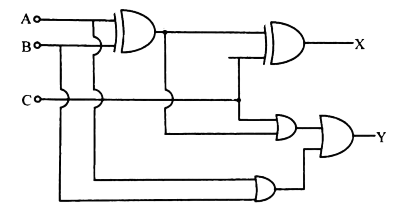

ক. রেকটিফায়ার কী?

খ. $\rm{p-n}$ জংশন ও ডিপ্লেশন স্তর কীভাবে সৃষ্টি হয়?

গ. উদ্দীপকের লজিক বর্তনীটির সত্যক সারণি লিখ ।

ঘ. উদ্দীপকের আলোকে $\rm{X}$ এবং $\rm{Y}$ আউটপুটদ্বয়কে মৌলিক গেইটের মাধ্যমে বাস্তবায়ন করে।

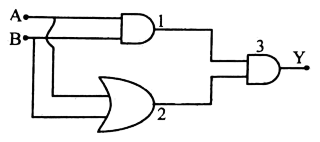

ক. যুক্তি বর্তনী কী?

খ. $\rm{p-n}$ অংশন ডায়োডে বিমুখী ঝোঁক প্রদান করলে নিঃশেষিত স্তর বৃদ্ধি পায় ব্যাখ্যা করো।

গ. সত্যক সারণির সাহায্যে $\rm{Y}$ এর মান দেখাও।

ঘ, ২নং গেইটকে $\rm{XOR}$ গেইট দ্বারা প্রতিস্থাপন করা হলে $\rm{Y}$ এর মানের কোনো পরিবর্তন পরিলক্ষিত হবে কিনা, তা যাচাই করো।

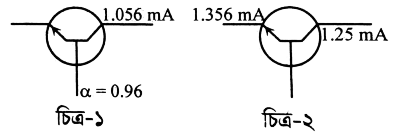

চিত্রে ট্রানজিস্টর দুটি লক্ষ করো

ক. $\rm{NAND}$ গেইট কী?

২. সম্মুখী ঝোঁক ব্যবস্থায় প্রবাহ কেন বৃদ্ধি পায়?

গ. উদ্দীপকের ১নং ট্রানজিস্টরের নিঃসারক প্রবাহ নির্ণয় করো।

ঘ. বিবর্ধক হিসেবে উদ্দীপকের কোন ট্রানজিস্টরটি বেশি উপযোগী? গাণিতিক বিশ্লেষণ করো।

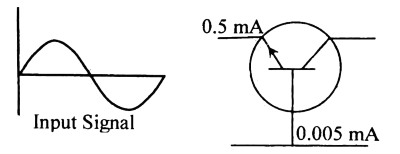

এখানে, $I_c = 35\ mA$

ক. $\text{Break down voltage}$ কাকে বলে?

খ. $\text{N-type}$ অর্ধ-পরিবাহী ঋণাত্মক চার্জে চার্জিত কি-না? ব্যাখ্যা কর।

গ. প্রদত্ত চিত্র থেকে $I_B$-এর মান নির্ণয় কর।

ঘ. চিত্র অনুসারে $\text{Output Signal}$-এর মান $\text{Input Signal}$-এর মান অপেক্ষা বেশি হবে কি-না? গাণিতিকভাবে বিশ্লেষণ কর।

ক. সুপারনোভা কাকে বলে?

খ. সূর্য কখনও কৃষ্ণগহ্বরে পরিণত হবে না? ব্যাখ্যা কর।

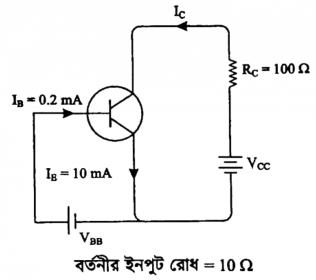

গ. বর্তনীর প্রবাহ লাভ নির্ণয় কর।

ঘ. উদ্দীপকের ডিভাইসটি দিক পরিবর্তী সংকেতের বিস্তার বৃদ্ধি করে— বিশ্লেষণসহ বিচার কর।

কোনো ট্রানজিস্টরের বেস কারেন্ট $105\ \mu A$ এবং কালেক্টর কারেন্ট $2.05\ mA$। বেস কারেন্টের $2.7\ \mu A$ পরিবর্তনের ফলে কালেক্টর কারেন্টের প্রবাহ পরিবর্তন হলো $0.65\ mA$।

ক. ডোপিং বলতে কী বুঝ?

খ. অ্যামিটার এক প্রকার গ্যালভানোমিটার ব্যাখ্যা দাও।

গ. $I_E$ এবং $\alpha$ এর মান বের কর।

ঘ. বেস ও কালেক্টর কারেন্টের পরিবর্তনের ফলে $\beta$ এর মান পূর্বের তুলনায় বৃদ্ধি পাবে কি-না? গাণিতিকভাবে ব্যাখ্যা কর।

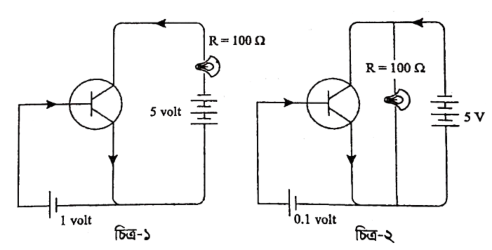

উভয় ট্রানজিস্টর জার্মেনিয়াম দ্বারা তৈরি। জার্মেনিয়ামের নী ভোল্টেজ $0.3\ volt$. দেওয়া আছে–

$I_{E}=5.05 \times 10^{3}\ \mu \mathrm{A}$ এবং $I_{B}=50\ \mu \mathrm{A}$।

ক. কৃত্রিম উপগ্রহ কী?

খ. ঘটনা দিগন্তের ভৌত তাৎপর্য লিখ ।

গ. চিত্র-১ এর জন্য প্রবাহ লাভ এর মান নির্ণয় কর।

ঘ. উদ্দীপকের কোন ক্ষেত্রে বাতিটি বেশি উজ্জ্বল হবে? গাণিতিক যুক্তিসহকারে উপস্থাপন কর।

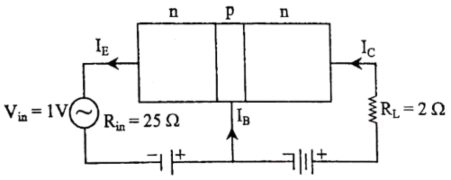

একজন শিক্ষার্থী কোনো দুর্বল সংকেতকে $500$ গুণ (বিভব) বিবর্ধিত করে সবল সংকেতে রূপান্তর করার জন্য নিম্নের বর্তনী ব্যবহার করল :

ক. নিউক্লিয়ন কাকে বলে?

খ. বিশুদ্ধ অর্ধপরিবাহীতে তাপদ্রব্য মিশ্রিত করা হয় কেন? ব্যাখ্যা কর।

গ. বর্তনীর প্রবাহ বিবর্ধন গুণাঙ্ক ($\beta$) নির্ণয় কর।

ঘ. উদ্দীপকে বর্ণিত শিক্ষার্থী তার উদ্দেশ্য সফল করতে পারবে কি না গাণিতিকভাবে বিশ্লেষণ কর।

ক. ডার্ক এনার্জি কাকে বলে?

খ. বঙ্গবন্ধু স্যাটেলাইট-১ এর মাধ্যমে কি কি সেবা পাওয়া যাবে?

গ. প্রবাহ লাভ ($\beta$) নির্ণয় কর।

ঘ. উদ্দীপকের ডিভাইসটি ইলেকট্রিক সুইচ হিসেবে খুবই জনপ্রিয় বিশ্লেষণ কর।

উদ্দীপকে একটি কমন এমিটার $\text{n-p-n}$ অ্যাম্প্লিফায়ার বর্তনী দেখানো হলো। বর্তনীর গতীয় রোধ $40\Omega$। এর কারেন্ট গেইন $75$। বর্তনীর $R_1 = 60\Omega$ এবং কালেক্টর কারেন্ট $5\ mA$।

ক. হেক্সাডেসিমেল সংখ্যা পদ্ধতি কী?

খ. একটি ডিজিটাল ও একটি এনালগ সিগনাল অঙ্কন করে দেখাও।

গ. উদ্দীপকের বর্তনীর প্রবাহ বিবর্ধন গুণক নির্ণয় কর।

ঘ. উদ্দীপকের বর্তনী থেকে $100\%$ ভোল্টেজ গেইন পাওয়া সম্ভব কি-না গাণিতিক বিশ্লেষণের মাধ্যমে যাচাই কর।

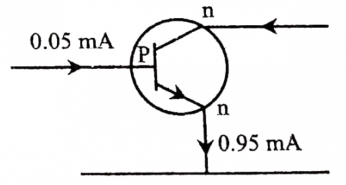

প্রদর্শিত চিত্র থেকে উত্তর দাও।

ক. $\text{p-type}$ অর্ধপরিবাহী কী?

খ. ডোপায়ন তড়িৎ প্রবাহে কী ভূমিকা রাখে- ব্যাখ্যা কর।

গ. প্রবাহ বিবর্ধন গুণক $\alpha$ নির্ণয় কর।

ঘ. প্রদর্শিত ট্রানজিস্টরের সাহায্যে বিবর্ধক বর্তনী তৈরি সম্ভব কি না? চিত্রসহ ব্যাখ্যা কর।
