একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো । ট্রানজিস্টরটির গতীয় রোধ 40$\Omega$ এবং কারেন্ট গেইন 75

ক. p-টাইপ অর্ধপরিবাহী কী?

খ. তাপমাত্রা বৃদ্ধিতে অর্ধপরিবাহীর রোধ কমে ব্যাখ্যা করো ।

গ. ট্রানজিস্টরটির প্রবাহ বিবর্ধন গুণক নির্ণয় করো ।

ঘ. উদ্দীপকের বর্তনী থেকে 120 মানের ভোল্টেজ গেইন পাওয়া সম্ভব কিনা? গাণিতিক বিশ্লেষণের মাধ্যমে যাচাই করো ।

একটি ট্রানজিস্টরের কালেক্টর প্রবাহ 0.072A এবং বেইজ প্রবাহ 0.008A। অপর একটি ট্রানজিস্টরের ইমিটার প্রবাহ 0.065A এবং বেইজ প্রবাহ 0.005A

ক. শক্তি ব্যান্ড কাকে বলে?

খ. ডোপিং তড়িৎ পরিবাহিতার জন্য সহায়ক — ব্যাখ্যা করো । -

গ. প্রথম ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক বের করো ।

ঘ. প্রবাহ বিবর্ধক হিসেবে কোন ট্রানজিস্টরটি বেশি উপযোগী? বিশ্লেষণ করো ।

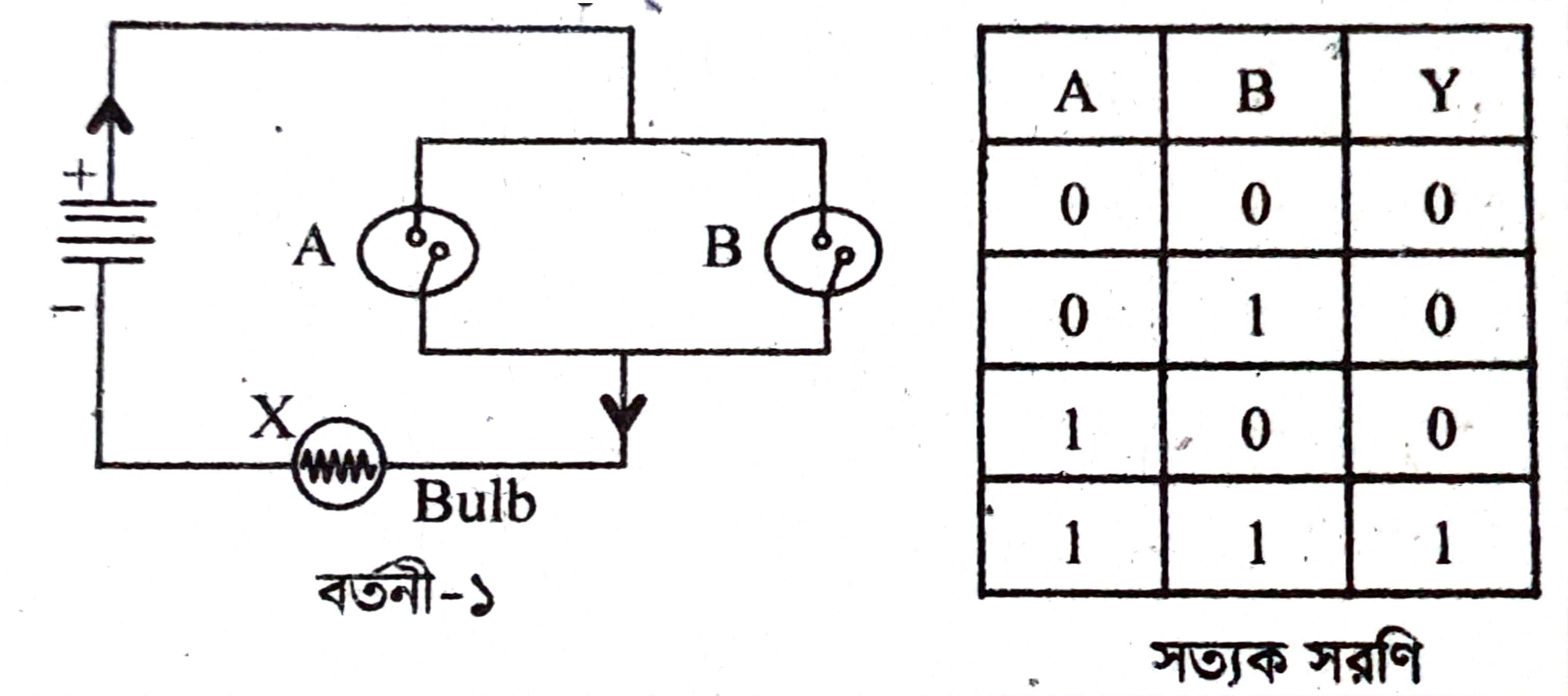

নিচের উদ্দীপকটি লক্ষ করো:

ক. নিঃশেষিত স্তর কাকে বলে?

খ. p-n-p ট্রানজিস্টর অপেক্ষা n-p-n ট্রানজিস্টর অধিক কার্যকর • কেন? ব্যাখ্যা করো ।

গ. ১নং বর্তনীর সত্যক সারণি লেখ।

ঘ. উদ্দীপকের সত্যক সারণির লজিক গেইটের সাথে একটি NOT গেইট যুক্ত করলে কোনো লজিক গেইট তৈরি হবে কিনা— তা চিত্র ও সত্যক সারণির সাহায্যে ব্যাখ্যা করো ।

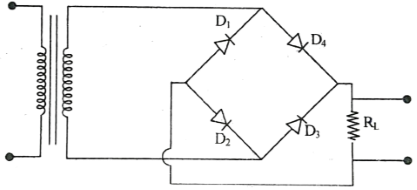

বর্তনীতে ব্যবহৃত প্রতিটি ডায়োড অভিন্ন। এদের যে কোনোটির দুইপ্রান্তে 0.6 volt বিভব পার্থক্য সৃষ্টি করায় প্রবাহ 100 mA হতে 150 mA এ পরিবর্তিত হয়। আবার ব্রীজটির সাহায্যে AC Signal কে DC Signal এ রূপান্তর করতে গিয়ে দেখা গেল $\mathrm{D}_{4}$ ডায়োডটি নষ্ট।

ক. NAND গেইট কী?

খ. ডায়োডের জেনার ক্রিয়া ব্যাখ্যা করো।

গ. প্রতিটি ডায়োডের গতীয় রোধ নির্ণয় করো।

ঘ. বর্তনীতে $\mathrm{D}_{4}$ সংযুক্ত অবস্থায় AC কে DC তে রূপান্তর সম্ভব কি না— সচিত্র ব্যাখ্যা দাও।

একটি দুর্বল সংকেতকে 250 গুণ বিবর্ধিত করার লক্ষে একটি ট্রানজিস্টর বর্তনীতে ইনপুটে $35 \Omega$ এবং লোডে $85 \Omega$ ব্যবহার করা হলো। বর্তনীটির ভূমিতে $50 \mu \mathrm{A}$ প্রয়োগ করলে সংগ্রাহকে $50 \ \mathrm{mA}$ প্রবাহ পাওয়া যায়।

ক. ফ্যারাডে কাকে বলে?

খ. বর্তনীর প্রান্তিক বিভব তড়িচ্চালক বলের চেয়ে ছোট হয় কেন? ব্যাখ্যা করো।

গ. ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় করো।

ঘ. উদ্দীপকের উদ্দেশ্য পূরণ হবে কিনা— গাণিতিকভাবে যাচাই করো৷

১ নং চিত্রে প্রদত্ত ডায়োডের অনুরূপ ৪টি ডায়োডকে বর্তনীর ন্যায় যুক্ত করা হলো (চিত্র-২)। যে কোনো একটি ডায়োডের সম্মুখবর্তী ঝোঁকে 0.12 V বিভব পরিবর্তনে $3 \times 10^{-2} \mathrm{~A}$ তড়িৎ প্রবাহের পরিবর্তন ঘটে।

ক. শক্তি ব্যান্ড কী?

খ. P-type অর্ধপরিবাহকে সংখ্যাগরিষ্ঠ বাহক হোল কেন ?

গ. $D_{1}$ এর গতীয় রোধ নির্ণয় করো।

ঘ. বাল্বটি সবসময় জ্বলতে থাকবে এটি সম্ভব করতে হলে $\mathrm{D}_{1}$ ও $\mathrm{D}_{2}$ এর সযোগে কী পরিবর্তন আনতে হবে? বর্তনী চিত্র অংকনপূর্বক বিশ্লেষণ করো।

একটি দুর্বল সংকেতকে 250 গুণ বিবর্ধিত করার লক্ষে একটি ট্রান্সজিস্টর বর্তনীতে ইনপুটে $35 \Omega$ এবং লোডে $85 \Omega$ ব্যবহার করা হলো। বর্তনীটির ভূমিতে $50 \mu \mathrm{A}$ প্রয়োগ করলে সংগ্রাহকে 50 mA পাওয়া যায়।

ক. ফ্যারাড কাকে বলে?

খ. গ্যালিলিও রূপান্তর লরেঞ্জ রূপান্তরের একটি বিশেষ রূপ— ব্যাখ্যা করো।

গ. ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক কত?

ঘ. উদ্দীপকের উদ্দেশ্য পূরণ হবে কি না— গাণিতিকভাবে যাচাই করো।

0.5 V এর একটি সিগন্যালকে বিবর্ধিত করার জন্য চিত্রে প্রদত্ত ট্রান্সজিস্টরটি ব্যবহৃত হয়। সিগন্যালটি ইনপুটে যুক্ত করার ফলে পীঠ প্রবাহের পরিবর্তন $10 \mu \mathrm{A}$ হয়।

ক. দাতা পরমাণু কাকে বলে?

খ. "Knee Voltage" এর মান 0.7 V বলতে কী বুঝো?

গ. ইনপুট রোধের মান কত?

ঘ. প্রদত্ত ট্রানজিস্টর এর সাহায্যে উদ্দীপকে উল্লিখিত সিগন্যালটি বিবর্ধিত করা যাবে কি? গাণিতিকভাবে যাচাই করো।

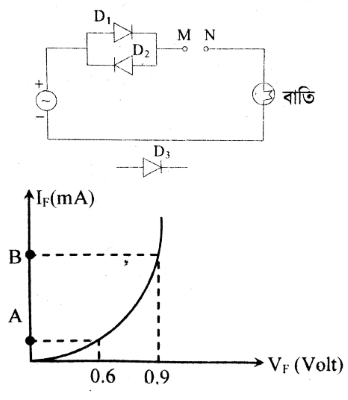

$\mathrm{D}_{1}, \mathrm{D}_{2}$ এবং $\mathrm{D}_{3}$ একই প্রকৃতির তিনটি ডায়োড। এদের প্রতিটির গতীয় রোধ $150 \ \Omega$।

ক. দৈর্ঘ্য সংকোচন কী ?

খ. হাইড্রোজেন পরমাণুর ইলেকট্রনের বেগ কক্ষপথের ব্যাসার্ধের সাথে কীরূপ সম্পর্কিত? ব্যাখ্যা করো।

গ. A ও B বিন্দুর মধ্যে তড়িৎ প্রবাহের পার্থক্য নির্ণয় করো।

ঘ. বর্তনীতে $\mathrm{D}_{3}$ ডায়োডটিকে M ও N এর মাঝে কীভাবে স্থাপন করা হলে ভোল্টমিটারটি ক্রমান্বয়ে সর্বনিম্ন ও সর্বোচ্চ পাঠ দিবে? বর্তনীচিত্র অঙ্কনপূর্বক বিশ্লেষণ করো।

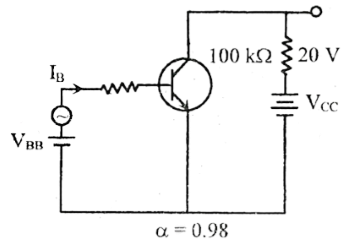

উদ্দীপকে একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো—

ক. ডোপিং কী?

খ. ডায়োডের সম্মুখী ঝোঁক বলতে কী বুঝো?

গ. উদ্দীপকের বর্তনীর কারেন্ট গেইন $\beta$ কত?

ঘ. বেস প্রবাহ ও কালেক্টর প্রবাহ দ্বিগুণ করা হলে ভোল্টেজ গেইনের কীরূপ পরিবর্তন হবে? গাণিতিকভাবে বিশ্লেষণ করো৷

n-p-n ট্রানজিস্টরকে প্রথমে সাধারণ নিঃসারক সংযোগ দিয়ে নিঃসারক প্রবাহ 1.92 mA এবং পীঠ প্রবাহ 0.08 mA পাওয়া গেল ৷ পরে সাধারণ ভূমি বিন্যাসে সংযোগ দিয়ে নিঃসারক প্রবাহ এবং সংগ্রাহক প্রবাহের মান পাঁচগুণ করা হলো।

ক. ব্যান্ড তত্ত্ব কী?

খ. ডোপিং কীভাবে অর্ধ পরিবাহীর তড়িৎ পারিবাহিতাকে প্রভাবিত করে ব্যাখ্যা করো।

গ. উদ্দীপক অনুসারে প্রবাহ লাভ নির্ণয় করো।

ঘ. উদ্দীপকের ট্রানজিস্টরের সংযোগ বিন্যাস পরিবর্তন করায় প্ৰবাহ বিবর্ধক গুণকের মান পরিবর্তন হবে কিনা— গাণিতিকভাবে বিশ্লেষণ করো।

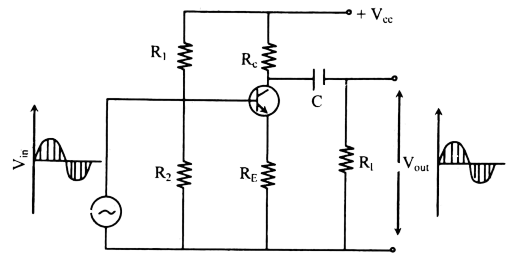

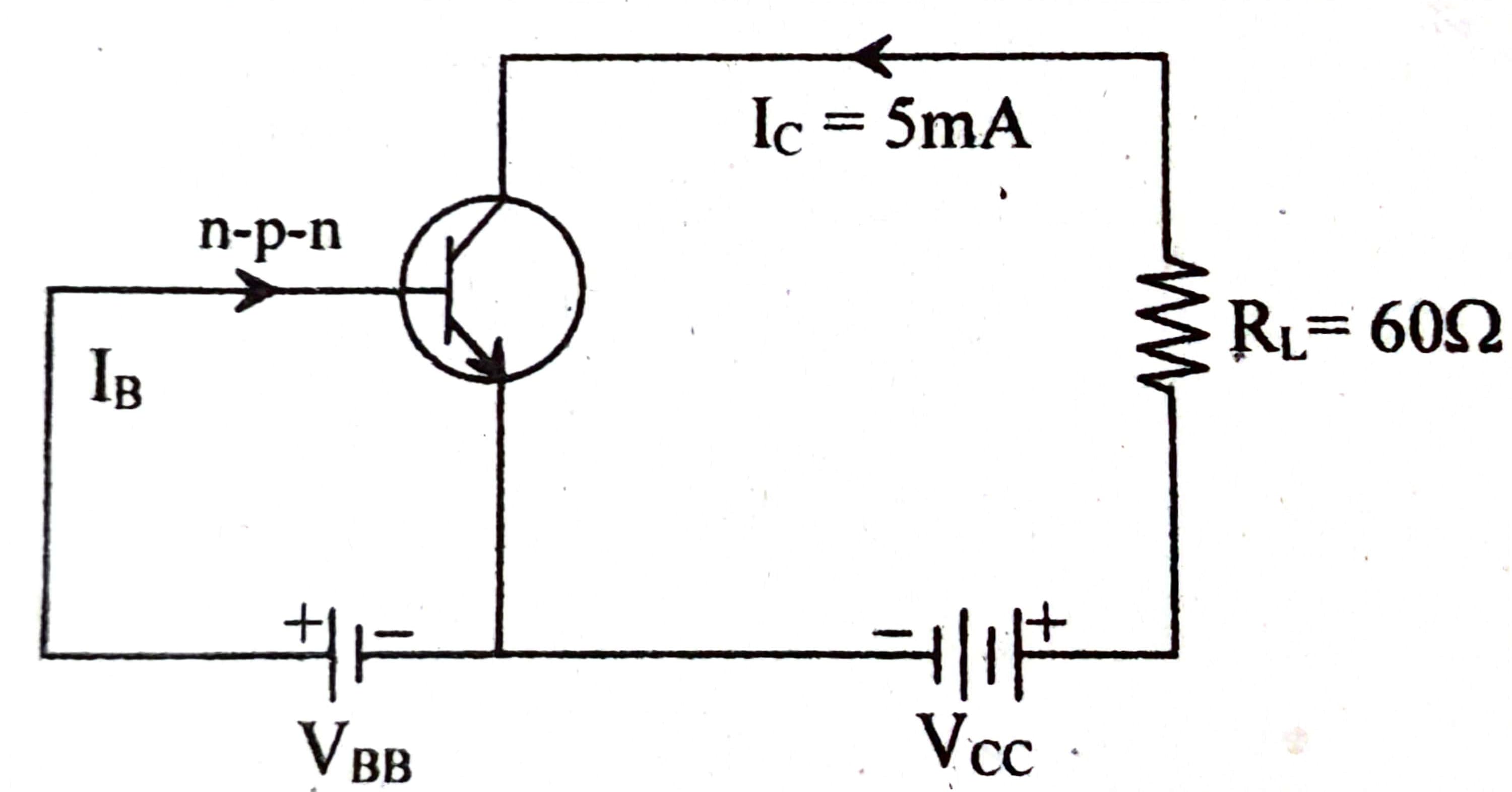

নিচে একটি কমন এমিটার $\text {n-p-n}$ ট্রানজিস্টর বর্তনী দেখানো হলো:

ক. ভরত্রুটি কাকে বলে?

খ. p-n জাংশন ডায়োডের ডিপ্লেশন লেয়ার চার্জ নিরপেক্ষ— ব্যাখ্যা করো।

গ. প্রবাহ বিবর্ধন গুণক নির্ণয় করো।

ঘ. উদ্দীপকের বর্তনী থেকে বিবর্ধিত সংকেত পাওয়া সম্ভব কিনা ভোল্টেজ গেইন নির্ণয়ের মাধ্যমে গাণিতিকভাবে দেখাও৷

মাহি ও রাহি ইলেকট্রনিকস দোকান থেকে দুটি n-p-n ট্রানজিস্টর কিনে আনে। মাহির ট্রানজিস্টরে ইনপুট ভোল্টেজ, ইনপুট রোধ, ভাররোধ এবং সংগ্রাহক প্রবাহ যথাক্রমে $2 \mathrm{~V}, 50 \Omega, 4 \Omega$ এবং 30 mA। অপরদিকে রাহির ট্রানজিস্টরে প্রবাহ লাভ, ইনপুট রোধ এবং ভার রোধ যথাক্রমে $80,40 \Omega$ এবং $60 \ \Omega$।

ক. ভরের আপেক্ষিকতা কাকে বলে?

খ. সমান গতিবেগ সম্পন্ন প্রোটন ও ইলেকট্রনের মধ্যে ইলেকট্রনের ডি ব্রগলি তরঙ্গদৈর্ঘ্য বেশি কেন? ব্যাখ্যা করো।

গ. মাহির ট্রানজিস্টরের ভোল্টেজ গেইন নির্ণয় করো।

ঘ. মাহি ও রাহির ট্রানজিস্টরদ্বয়ের ক্ষমতা বিবর্ধন কি সমান হবে ? গাণিতিক মতামত দাও৷

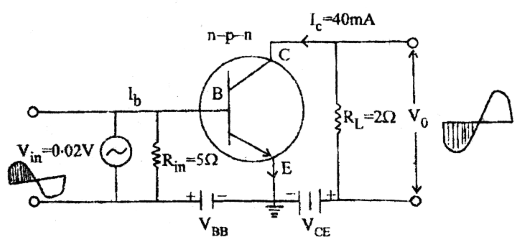

$\qquad\mathrm{I}_{\mathrm{B}}=0.015 \mathrm{~mA}$ এবং $\mathrm{I}_{\mathrm{C}}=1.15 \mathrm{~mA}$

ক. গৌণ উৎস কী?

খ. তাপমাত্রা বৃদ্ধির সাথে অর্ধপরিবাহীর রোধের কী পরিবর্তন ঘটে? ব্যাখ্যা করো।

গ. উদ্দীপকের আলোকে প্রবাহ বিবর্ধক গুণক নির্ণয় করো।

ঘ. উদ্দীপকে ট্রানজিস্টরের কালেক্টর-ইমিটারের বিপরীতে তরঙ্গ চিত্র এবং $\rm{R_L}$ এর বিপরীতে তরঙ্গ চিত্র একই হবে কি? বিশ্লেষণসহ মতামত দাও৷

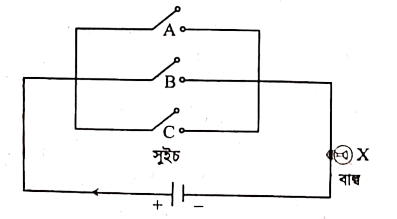

ক. ব্যতিচার কী?

খ. $\rm{PN}$-জংশনে $\text{I-V}$ লেখচিত্র মূল বিন্দুগামী সরলরেখা হয় কি? ব্যাখ্যা করো।

গ. উদ্দীপকের বর্তনীর সত্যক সারণি লেখ।

ঘ. উদ্দীপকের বাঘটিকে সুইচ এর সমান্তরালে সংযোগ দিলে বর্তনীটি কোন লজিক গেটের সমতুল্য বর্তনীতে পরিণত হবে? বিশ্লেষণসহ মতামত দাও।

একটি অ্যাম্পিয়ার বর্তনীর ভার রোধ $4500 ~\Omega$। এই বর্তনীতে ট্রানজিস্টরের সাধারণ নিঃসারক সংযোগ ব্যবহার করা হয়েছে। বায়াসিং ভোন্টেজ $15 \mathrm{~mV}$ হলে পীঠ প্রবাহের পরিবর্তন $30 ~\mu \mathrm{A}$ এবং সংগ্রাহক প্রবাহের পরিবর্তন $3 \mathrm{~mA}$ পাওয়া যায়।

ক. $\text{p-n}$ জাংশন কাকে বলে?

খ. পূর্ণতরঙ্গ ব্রিজ রেকটিফায়ারে চারটি ডায়োড ব্যবহার করা হয় কেন? ব্যাখ্যা করো।

গ. উদ্দীপক হতে প্রবাহ লাভ নির্ণয় করো।

ঘ. উদ্দীপকের তথ্য থেকে ডোল্টেজ লাভ নির্ণয় করা সম্ভব হবে কি? গাণিতিক মতামত দাও।

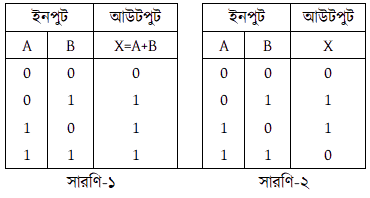

ক. মুক্ত ইলেকট্রন কী?

খ. হোল কীভাবে তড়িৎ পরিবহন করে? ব্যাখ্যা করো।

গ. সারণি-১ হতে লজিক গেটের কার্যক্রম বর্তনী চিত্রসহ বর্ণনা করো।

ঘ. সারণি-২ এর গেটটিকে মৌলিক গেইট দিয়ে বাস্তবায়ন করো।

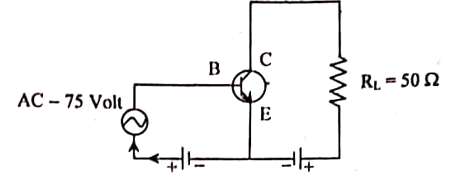

চিত্রের ট্রানজিস্টরটিতে ইনপুট কারেন্টের $0.02 \mathrm{~mA}$ পরিবর্তনে আউটপুট কারেন্টের $\rm{1~mA}$ পরিবর্তন হয়।

ক. ডিপ্লেশন স্তর কী?

খ. $\rm{p}$-টাইপ অর্ধ-পরিবাহীতে ঋণাত্মক আধান বাহক থাকার কারণ ব্যাখ্যা করো।

গ. ট্রানজিস্টরটির কারেন্ট গেইন $\beta$ এর মান নির্ণয় করো।

ঘ. উদ্দীপকের বর্তনী অনুযায়ী ইনপুট সিগনালের সাপেক্ষে আউটপুট সিগনালের পরিবর্তন ব্যাখ্যা করো।

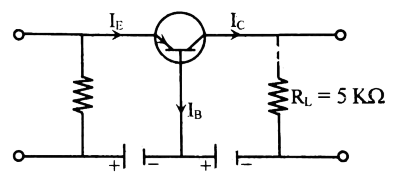

চিত্রের ট্রানজিস্টরটির ক্ষেত্রে নিঃসারক প্রবাহ $0.80 \mathrm{~mA}$ এবং পীঠ প্রবাহ $0.06 \mathrm{~mA}$ পাওয়া যায়। পরবর্তীতে $0.10 \mathrm{~V}$ ইনপুট ভোল্টেজ সরবরাহ করা হলে নিঃসারক প্রবাহ $1 \mathrm{~mA}$ পাওয়া যায়।

ক. পরিবহন ব্যান্ড কাকে বলে?

খ. ব্যান্ড তত্ত্বের আলোকে অন্তরক পদার্থ ব্যাখ্যা করো।

গ. প্রথম ক্ষেত্রে ট্রানজিস্টরটির প্রবাহ লাভ নির্ণয় করো।

ঘ. দ্বিতীয় ক্ষেত্রে ট্রানজিস্টরটি বিবর্ধক হিসেবে কাজ করবে না তা গাণিতিকভাবে যাচাই করো।

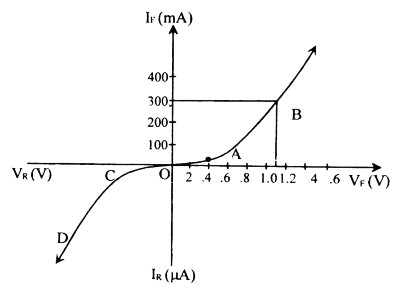

$\rm{p-n}$ জাংশনের $\rm{I-V}$ লেখচিত্র দেখানো হয়েছে।

ক. লজিক গেট কাকে বলে?

খ. $\rm{P}$-টাইপ অর্ধ-পরিবাহীর চার্জ নিরপেক্ষতা ব্যাখ্যা করো।

গ. $\rm{AB}$ অংশে গতীয় রোধ নির্ণয় করো।

ঘ. লেখচিত্রের $\rm{OCD}$ এবং $\rm{OAB}$ অংশের তুলনামূলক বিশ্লেষণ করো।
