Questions in this chapter
ক. কৃষ্ণ বিবর কী?
খ. সূর্য কৃষ্ণ বিবর হবে না –ব্যাখ্যা কর।

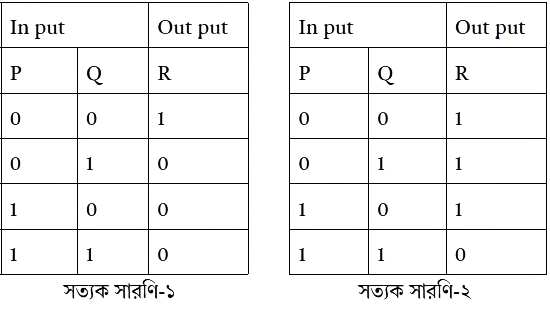

গ. সত্যক সারণি-১ কোন লজিক গেইটকে নির্দেশ করে—ব্যাখ্যা কর।
ঘ. সত্যক সারণি-২ এর নির্দেশক লজিক গেইট দ্বারা সমীকরণ বাস্তবায়ন সম্ভব—বিশ্লেষণ কর।
ক. রেকটিফায়ার কাকে বলে?
খ. ট্রানজিস্টরে ডিসি বায়াসিং অবস্থায় বেস করেন্ট খুব কম হয় কেন?
গ. এর জন্য বুলিয়ান বীজগাণিতিক সমীকরণ নির্ণয় কর।

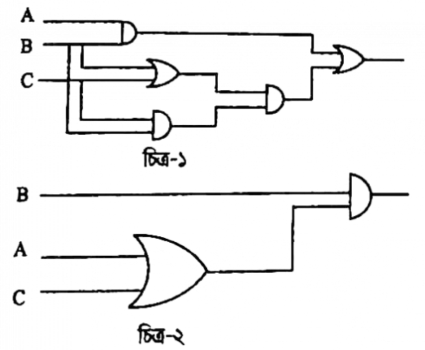

ঘ. উভয় চিত্রের সত্যক সারণি এক কি-না যাচাই কর।

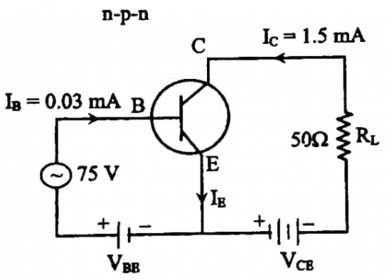

উদ্দীপকে একটি কমন-এমিটার ট্রানজিস্টর বর্তনী দেখানো হলো :
ক. বিগ ব্যাং কী?
খ. ব্লাকহোলকে দেখা যায় না কেন? –ব্যাখ্যা কর।
গ. উদ্দীপকের বর্তনীর কারেন্ট গেইন কত?
ঘ. উদ্দীপকের বর্তনীটিকে ইলেকট্রনিক সুইচ হিসেবে ব্যবহার করা যায় কি?- বিশ্লেষণ কর।
একটি npn ট্রানজিস্টরের টি ইলেকট্রন সময়ে এমিটারে গমন করে।
ক. লিকেজ প্রবাহ কাকে বলে?
খ. ট্রানজিস্টর কি ডায়োড? ব্যাখ্যা কর।
গ. এমিটার প্রবাহ নির্ণয় কর।
ঘ. যদি মুক্ত ইলেকট্রন পীঠ অঞ্চলে নষ্ট হয় তবে প্রবাহ বিবর্ধকের মান কিরূপ হবে তা গাণিতিকভাবে বিশ্লেষণ কর।

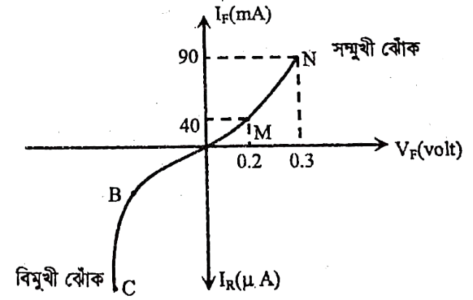

নিচে একটি ডায়োডের লেখচিত্র দেখানো হলো :
ক. ট্রানজিস্টর কী?
খ. শ্রেণির অর্ধপরিবাহীতে সংখ্যাগরিষ্ঠ বাহক ইলেকট্রন কেন থাকে?
গ. উদ্দীপকের চিত্র থেকে ডায়োডের গতিয় রোধ নির্ণয় কর।
ঘ. অনেকক্ষণ ধরে বিদ্যুৎ প্রবাহের জন্য অংশের প্রবাহের চেয়ে অংশের প্রবাহ বেশি নিরাপদ – ব্যাখ্যা কর।
ক. কোয়ার্ক কী?
খ. রুদ্ধতাপীয় প্রক্রিয়ায় সিস্টেমের অন্তঃস্থ শক্তি হ্রাস পায় কেন?

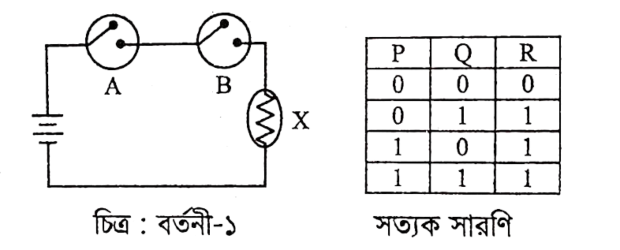

গ. বর্তনী-১ সত্যক সারণি লিখ।
ঘ. উদ্দীপকে দেওয়া সত্যক সারণির লজিক গেইটের আউটপুটে একটি গেইট যুক্ত করলে কোনো লজিক গেইট তৈরি হবে কি-না তা চিত্রের এবং সত্যক সারণির সাহায্যে ব্যাখ্যা কর।
একটি ট্রানজিস্টরকে কমন অ্যামিটারে সংযোগ করে বেস অ্যামিটার জংশনে বিভব প্রয়োগে বেস প্রবাহ এবং বিভব প্রয়োগে বেস প্রবাহ পাওয়া গেল। এজন্য বহিঃবর্তনীতে লোড রোধের বিপরীতে এমিটার প্রবাহের পরিবর্তন পাওয়া গেল।
ক. ভরত্রুটি কাকে বলে?
খ. অর্ধ-পরিবাহীকে তাপ দিলে পরিবাহীর ন্যায় আচরণ করে ব্যাখ্যা কর।
গ. প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
ঘ. উদ্দীপকের ট্রানজিস্টরটির বিবর্ধন বৃদ্ধি করতে কি কি ব্যবস্থা গ্রহণ করা যেতে পারে? মতামত দাও।
রাইসা সাধারণ ভূমি বর্তনী ব্যবহার করে একটি টিভি তৈরি করল, যার ইনপুট প্রবাহ এবং আউটপুট প্রবাহ টিভিটি ডিসিতে চলার কথা থাকলেও সে তার বাড়ির এসিতে টিভিটকে সংযুক্ত করায় টিভিটি চলতে আরম্ভ করল।
ক. সম্মুখ ঝোঁক কাকে বলে?
খ. অনিয়ন্ত্রিত নিউক্লিয়ার বিক্রিয়ায় অতিরিক্ত শক্তির প্রয়োজন হয় না কেন?
গ. বর্তনীর ভূমি প্রবাহ নির্ণয় কর।
ঘ. যে দুটি কার্যক্রম অনুসরণ করায় রাইসার পক্ষে বাড়িতে টিভি চালানো সম্ভব হয়েছে তা বর্তনী এঁকে বিশ্লেষণ কর।
ক. বিনতি কী?
খ. হেক্সাডেসিমেল সংখ্যা পদ্ধতিতে সর্বোচ্চ চার বিট কেন দরকার হয়?
গ. উদ্দীপকের বর্তনীটি যে লজিক গেটের সমতুল্য তার চিত্র ও সত্যক সারণি দাও।
ঘ. উদ্দীপকের বর্তনীতে কী পরিবর্তন করলে এমন একটি গেট পাওয়া যাবে যার দুটি ইনপুট লজিক সত্য হলে আউটপুট লজিক মিথ্যা হবে? চিত্রসহ ব্যাখ্যা কর।
ক. ডোপিং কী?
খ. জাংশন ডায়োডের ডিপ্লেশন লেয়ার চার্জ নিরপেক্ষ কেন?
গ. উদ্দীপকের ট্রানজিস্টরটির প্রবাহ লাভ বের কর।
ঘ. “বর্তনীটির ইনপুটে একটি দুর্বল সংকেত প্রয়োগ করে আউটপুটে একটি বিবর্ধিত সংকেত পাওয়া যাবে”— উক্তিটির যথার্থতা যাচাই কর।
ক. চার্জের তল ঘনত্ব কাকে বলে?
খ. বিচ্ছিন্ন চৌম্বক মেরু পাওয়া সম্ভব নয় কেন?
গ. প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
ঘ. ইনপুট ভোল্টেজের পরিবর্তন করে ট্রানজিস্টরটিকে একটি সুইচ হিসেবে ব্যবহার করা যায় কি? বিশ্লেষণ কর।

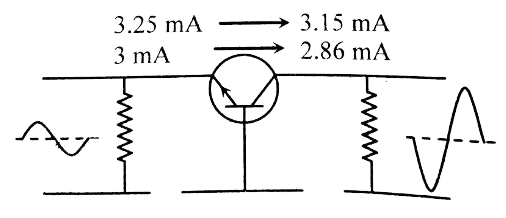

একটি কমন বেস সংযোগে থাকা ট্রানজিস্টরের নিঃসারক ও বেস প্রবাহ যথাক্রমে ও .
গ. উদ্দীপকের ট্রানজিস্টরটির বিবর্ধন ফ্যাক্টর নির্ণয় কর।
একটি কমন বেস সংযোগে থাকা ট্রানজিস্টরের নিঃসারক ও বেস প্রবাহ যথাক্রমে ও .
ঘ. নিঃসারক ও বেস প্রবাহদ্বয় দ্বিগুণ করা হলে ট্রানজিস্টরটির প্রবাহ লাভের পরিবর্তন গাণিতিকভাবে বিশ্লেষণ কর।
ও যথাক্রমে ত্রিযোজী ও পঞ্চযোজী মৌল। এদেরকে সিলিকন খণ্ডে ডোপিং করে তুমি একটি ডায়োড তৈরি করলে। এখন মৌলকে অন্য একটি সিলিকন খণ্ডের মাঝখানে ডোপিং করে একটি ট্রানজিস্টরও তৈরি করলে। এটি দেখে তোমার বন্ধু মৌলকে মাঝখানে ডোপিং করে আরেকটি ট্রানজিস্টর তৈরি করল।
ক. মৌলিক বল কী?
খ. অবিশুদ্ধ অর্ধপরিবাহীর প্রয়োজনীয়তা কী?
গ. তোমার তৈরিকৃত ডায়োডটির সম্মুখ ঝোঁক এবং বিমুখী ঝোঁক এর বায়াস বর্তনী দেখাও।
ঘ. তোমার এবং তোমার বন্ধু দু'জনের তৈরি ট্রানজিস্টর দুটির মধ্য দিয়ে তড়িৎ প্রবাহের (সচিত্র) তুলনামূলক ব্যাখ্যা কর।
ও যথাক্রমে ত্রিযোজী এবং পঞ্চযোজী মৌল এদের দ্বারা সিলিকনকে ডোপিং করা যায়।
ক. বিগ ব্যাং কী?
খ. তাপমাত্রার পরিবর্তন সাপেক্ষে অর্ধপরিবাহী ও পরিবাহীর রোধের মধ্যে ভিন্নতা কিরূপ দেখা যায়?
গ. মৌলটিকে সিলিকনের সাথে ডোপিং করা হলে সিলিকনের বৈশিষ্ট্যের কিরূপ পরিবর্তন ঘটে চিত্রসহ বর্ণনা কর।
ঘ. যদি সিলিকন খণ্ডের কিছু অংশ মৌল এবং একই সাথে বাকী অংশে মৌল ডোপিং করা হয় তবে প্রাপ্ত যন্ত্রাংশ কি কাজে ব্যবহার করা যেতে পারে? তা প্রয়োজনীয় চিত্রের সাহায্যে বর্ণনা কর।
গবেষণাগারে একজন শিক্ষার্থী চারটি একই রকমের ডায়োড নিয়ে পরীক্ষা করছিল। সে দেখতে পেল যে প্রতিটি ডায়োডের দুই প্রান্তের বিভব পার্থক্য পরিবর্তন করা হলে তড়িৎ প্রবাহের পরিবর্তন হয়। ডায়োডগুলো ব্যবহার করে সে একটি পূর্ণ তরঙ্গ রেক্টিফায়ার তৈরি করে পরীক্ষণ শুরু করল। কিছুক্ষণ পর সে বর্তনী থেকে একটি ডায়োড খুলে ফেলল।
ক. ডোপিং কাকে বলে?
খ. ট্রানজিস্টরের পীঠের পুরুত্ব কম রাখা হয় কেন?
গ. উদ্দীপকে উল্লিখিত ডায়োডের গতীয় রোধ কত?
ঘ. ডায়োডটি খুলে ফেলার পর আউটপুট সিগনালের পরিবর্তন কিরূপ হবে তা সচিত্র বর্ণনা কর।

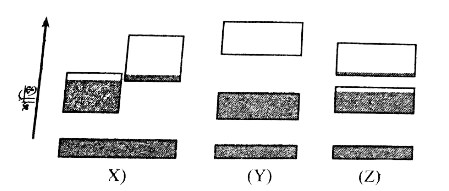

চিত্রে ও তিনটি পদার্থের শক্তি ব্যান্ড দেখানো হয়েছে।
ক. শক্তি ব্যান্ড কাকে বলে?
খ.পদার্থ তিনটির মধ্যে কোনটির তড়িৎ পরিবাহিতা কীরূপ ব্যাখ্যা কর।
গ. পদার্থের শক্তি ব্যান্ড এরূপ হওয়ার কারণ ব্যাখ্যা কর।
ঘ.পদার্থ তিনটির মধ্যে কোনটিকে কীভাবে ইলেকট্রনিক্সে ব্যবহার করা হয় আলোচনা কর ।

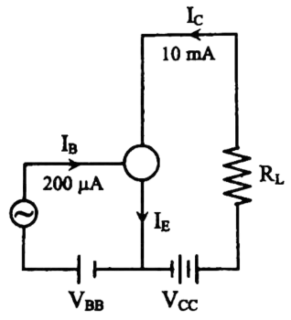

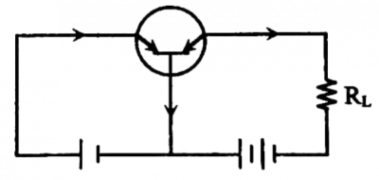

চিত্রানুসারে নিচের প্রশ্নগুলোর উত্তর দাও :
ক. ট্রানজিস্টরটি কোন বিন্যাসে আছে?
খ. ব্যাখ্যাসহ বর্তনীর বায়াসিং কর।
গ. প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
ঘ. ইনপুট সংকেত অপেক্ষা আউটপুট সংকেতের বিস্তার বড় এবং সংকেত বিপরীত হওয়ার কারণ ব্যাখ্যা কর ।
এবং
ক. জেনার বিভব কাকে বলে?
খ, তাপমাত্রা বৃদ্ধিতে অর্ধপরিবাহীর রোধ কমে কেন?
গ. প্রদত্ত বাইনারি সংখ্যাদ্বয়কে গুণ কর।
ঘ.সংখ্যাদ্বয় এবং প্রাপ্ত গুণফলকে দশমিকে প্রকাশ করে ফলাফল যাচাই কর ।

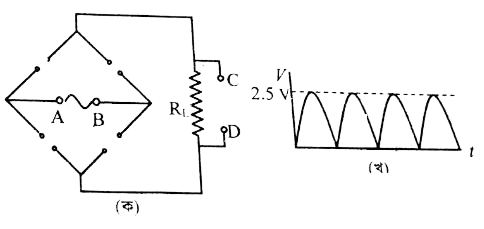

(ক) চিত্রে ও প্রান্তদ্বয় একটি দিক পরিবর্তী উৎসের সাথে যুক্ত। ও প্রান্তদ্বয়ের মাঝে সময়ের সাথে প্রাপ্ত বিভবের পরিবর্তন (খ) চিত্রে দেখানো হয়েছে।
ক. গেটের প্রতীক অংকন কর।
খ.ট্রানজিস্টরের নিঃসরক ও সংগ্রাহকের মধ্যে গঠনগত পার্থক্য ব্যাখ্যা কর।
গ. ও প্রান্তদ্বয়ের মাঝে প্রাপ্ত বিভবের কার্যকর মান নির্ণয় কর।
ঘ.বর্তনীটি যথাযথভাবে পূর্ণ কর এবং ও প্রাস্তদ্বয়ের মাঝে প্রাপ্ত বিভবের এরূপ পরিবর্তনের কারণ ব্যাখ্যা কর।
