Questions in this chapter

ঘ. উদ্দীপকের বর্তনীটি সুইচ হিসাবেও কাজ করানো সম্ভব- বিশ্লেষণ করো ।

বর্তনীর ট্রানজিস্টরের $\alpha$ = 0.98 এবং $l_E$ = 1.5 mA

গ. উদ্দীপকে $I_B$ নির্ণয় করো ।

বর্তনীর ট্রানজিস্টরের $\alpha$ = 0.98 এবং $l_E$ = 1.5 mA

ঘ. . উদ্দীপকের বর্তনীটিকে ভোল্টেজ বিবর্ধক হিসেবে ব্যবহার করা যায় কিনা? গাণিতিকভাবে বিশ্লেষণ করো।

গ. উদ্দীপকের বিন্যাসে প্রবাহ বিবর্ধন কত হবে?

ঘ. নিঃসারক বাহুর মধ্য দিয়ে কী পরিমান তড়িৎ প্রবাহ পাঠালে বহির্গামীতে 5 watt ক্ষমতা পাওয়া যাবে? গাণিতিকভাবে বিশ্লেষণ করো ।

একটি ট্রানজিস্টরের সাধারণ নিঃসারক সংযোগ বর্তনীতে সংগ্রাহকে n-p-n প্রযুক্ত বায়াসিং ভোল্টেজ $V_{cc}$ 12 V ইনপুট রোধ $R_{in} = 200\Omega$ সংগ্রাহক বর্তনীতে লোড রোধ $R_L = 1 k.\Omega$ এর মধ্য দিয়ে $I_C$ = 1 mA তড়িৎ প্রবাহিত হয় । প্রবাহ বিবর্ধন গুণক $\alpha$ = 0.98

গ. ট্রানজিস্টরটির সংগ্রাহক নিঃসরক ভোল্টেজ ($V_{CE}$) নির্ণয় করো

একটি ট্রানজিস্টরের সাধারণ নিঃসারক সংযোগ বর্তনীতে সংগ্রাহকে n-p-n প্রযুক্ত বায়াসিং ভোল্টেজ $V_{cc}$ 12 V ইনপুট রোধ $R_{in} = 200\Omega$ সংগ্রাহক বর্তনীতে লোড রোধ $R_L = 1 k.\Omega$ এর মধ্য দিয়ে $I_C$ = 1 mA তড়িৎ প্রবাহিত হয় । প্রবাহ বিবর্ধন গুণক $\alpha$ = 0.98

ঘ. ট্রানজিস্টরটি ভোল্টেজ বিবর্ধক হিসেবে কাজ করে— গাণিতিকভাবে বিশ্লেষণ করো ।

একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো । ট্রানজিস্টরটির গতীয় রোধ 40$\Omega$ এবং কারেন্ট গেইন 75

গ. ট্রানজিস্টরটির প্রবাহ বিবর্ধন গুণক নির্ণয় করো ।

একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো । ট্রানজিস্টরটির গতীয় রোধ 40$\Omega$ এবং কারেন্ট গেইন 75

ঘ. উদ্দীপকের বর্তনী থেকে 120 মানের ভোল্টেজ গেইন পাওয়া সম্ভব কিনা? গাণিতিক বিশ্লেষণের মাধ্যমে যাচাই করো ।

একটি ট্রানজিস্টরের কালেক্টর প্রবাহ 0.072A এবং বেইজ প্রবাহ 0.008A। অপর একটি ট্রানজিস্টরের ইমিটার প্রবাহ 0.065A এবং বেইজ প্রবাহ 0.005A

গ. প্রথম ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক বের করো

একটি ট্রানজিস্টরের কালেক্টর প্রবাহ 0.072A এবং বেইজ প্রবাহ 0.008A। অপর একটি ট্রানজিস্টরের ইমিটার প্রবাহ 0.065A এবং বেইজ প্রবাহ 0.005A

ঘ. প্রবাহ বিবর্ধক হিসেবে কোন ট্রানজিস্টরটি বেশি উপযোগী? বিশ্লেষণ করো ।

নিচের উদ্দীপকটি লক্ষ করো:

গ. ১নং বর্তনীর সত্যক সারণি লেখ।

নিচের উদ্দীপকটি লক্ষ করো:

ঘ. উদ্দীপকের সত্যক সারণির লজিক গেইটের সাথে একটি NOT গেইট যুক্ত করলে কোনো লজিক গেইট তৈরি হবে কিনা— তা চিত্র ও সত্যক সারণির সাহায্যে ব্যাখ্যা করো ।

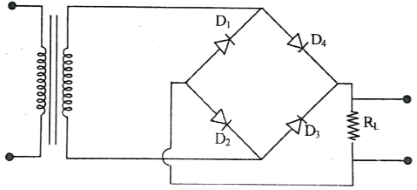

বর্তনীতে ব্যবহৃত প্রতিটি ডায়োড অভিন্ন। এদের যে কোনোটির দুইপ্রান্তে 0.6 volt বিভব পার্থক্য সৃষ্টি করায় প্রবাহ 100 mA হতে 150 mA এ পরিবর্তিত হয়। আবার ব্রীজটির সাহায্যে AC Signal কে DC Signal এ রূপান্তর করতে গিয়ে দেখা গেল $\mathrm{D}_{4}$ ডায়োডটি নষ্ট।

গ. প্রতিটি ডায়োডের গতীয় রোধ নির্ণয় করো।

বর্তনীতে ব্যবহৃত প্রতিটি ডায়োড অভিন্ন। এদের যে কোনোটির দুইপ্রান্তে 0.6 volt বিভব পার্থক্য সৃষ্টি করায় প্রবাহ 100 mA হতে 150 mA এ পরিবর্তিত হয়। আবার ব্রীজটির সাহায্যে AC Signal কে DC Signal এ রূপান্তর করতে গিয়ে দেখা গেল $\mathrm{D}_{4}$ ডায়োডটি নষ্ট।

ঘ. বর্তনীতে $\mathrm{D}_{4}$ সংযুক্ত অবস্থায় AC কে DC তে রূপান্তর সম্ভব কি না— সচিত্র ব্যাখ্যা দাও।

একটি দুর্বল সংকেতকে 250 গুণ বিবর্ধিত করার লক্ষে একটি ট্রানজিস্টর বর্তনীতে ইনপুটে $35 \Omega$ এবং লোডে $85 \Omega$ ব্যবহার করা হলো। বর্তনীটির ভূমিতে $50 \mu \mathrm{A}$ প্রয়োগ করলে সংগ্রাহকে $50 \ \mathrm{mA}$ প্রবাহ পাওয়া যায়।

গ. ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় করো।

একটি দুর্বল সংকেতকে 250 গুণ বিবর্ধিত করার লক্ষে একটি ট্রানজিস্টর বর্তনীতে ইনপুটে $35 \Omega$ এবং লোডে $85 \Omega$ ব্যবহার করা হলো। বর্তনীটির ভূমিতে $50 \mu \mathrm{A}$ প্রয়োগ করলে সংগ্রাহকে $50 \ \mathrm{mA}$ প্রবাহ পাওয়া যায়।

ঘ. উদ্দীপকের উদ্দেশ্য পূরণ হবে কিনা— গাণিতিকভাবে যাচাই করো৷

১ নং চিত্রে প্রদত্ত ডায়োডের অনুরূপ ৪টি ডায়োডকে বর্তনীর ন্যায় যুক্ত করা হলো (চিত্র-২)। যে কোনো একটি ডায়োডের সম্মুখবর্তী ঝোঁকে 0.12 V বিভব পরিবর্তনে $3 \times 10^{-2} \mathrm{~A}$ তড়িৎ প্রবাহের পরিবর্তন ঘটে।

গ. $D_{1}$ এর গতীয় রোধ নির্ণয় করো।

১ নং চিত্রে প্রদত্ত ডায়োডের অনুরূপ ৪টি ডায়োডকে বর্তনীর ন্যায় যুক্ত করা হলো (চিত্র-২)। যে কোনো একটি ডায়োডের সম্মুখবর্তী ঝোঁকে 0.12 V বিভব পরিবর্তনে $3 \times 10^{-2} \mathrm{~A}$ তড়িৎ প্রবাহের পরিবর্তন ঘটে।

ঘ. বাল্বটি সবসময় জ্বলতে থাকবে এটি সম্ভব করতে হলে $\mathrm{D}_{1}$ ও $\mathrm{D}_{2}$ এর সযোগে কী পরিবর্তন আনতে হবে? বর্তনী চিত্র অংকনপূর্বক বিশ্লেষণ করো।

একটি দুর্বল সংকেতকে 250 গুণ বিবর্ধিত করার লক্ষে একটি ট্রান্সজিস্টর বর্তনীতে ইনপুটে $35 \Omega$ এবং লোডে $85 \Omega$ ব্যবহার করা হলো। বর্তনীটির ভূমিতে $50 \mu \mathrm{A}$ প্রয়োগ করলে সংগ্রাহকে 50 mA পাওয়া যায়।

গ. ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক কত?
