Questions in this chapter

একটি দুর্বল সংকেতকে 250 গুণ বিবর্ধিত করার লক্ষে একটি ট্রান্সজিস্টর বর্তনীতে ইনপুটে $35 \Omega$ এবং লোডে $85 \Omega$ ব্যবহার করা হলো। বর্তনীটির ভূমিতে $50 \mu \mathrm{A}$ প্রয়োগ করলে সংগ্রাহকে 50 mA পাওয়া যায়।

ঘ. উদ্দীপকের উদ্দেশ্য পূরণ হবে কি না— গাণিতিকভাবে যাচাই করো।

0.5 V এর একটি সিগন্যালকে বিবর্ধিত করার জন্য চিত্রে প্রদত্ত ট্রান্সজিস্টরটি ব্যবহৃত হয়। সিগন্যালটি ইনপুটে যুক্ত করার ফলে পীঠ প্রবাহের পরিবর্তন $10 \mu \mathrm{A}$ হয়।

গ. ইনপুট রোধের মান কত?

0.5 V এর একটি সিগন্যালকে বিবর্ধিত করার জন্য চিত্রে প্রদত্ত ট্রান্সজিস্টরটি ব্যবহৃত হয়। সিগন্যালটি ইনপুটে যুক্ত করার ফলে পীঠ প্রবাহের পরিবর্তন $10 \mu \mathrm{A}$ হয়।

ঘ. প্রদত্ত ট্রানজিস্টর এর সাহায্যে উদ্দীপকে উল্লিখিত সিগন্যালটি বিবর্ধিত করা যাবে কি? গাণিতিকভাবে যাচাই করো।

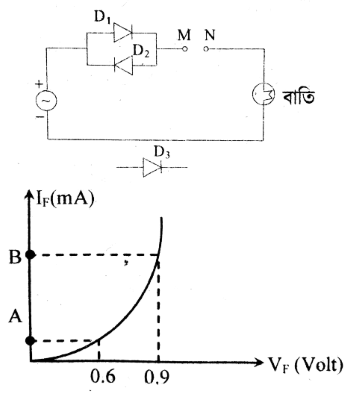

$\mathrm{D}_{1}, \mathrm{D}_{2}$ এবং $\mathrm{D}_{3}$ একই প্রকৃতির তিনটি ডায়োড। এদের প্রতিটির গতীয় রোধ $150 \ \Omega$।

গ. A ও B বিন্দুর মধ্যে তড়িৎ প্রবাহের পার্থক্য নির্ণয় করো।

$\mathrm{D}_{1}, \mathrm{D}_{2}$ এবং $\mathrm{D}_{3}$ একই প্রকৃতির তিনটি ডায়োড। এদের প্রতিটির গতীয় রোধ $150 \ \Omega$।

ঘ. বর্তনীতে $\mathrm{D}_{3}$ ডায়োডটিকে M ও N এর মাঝে কীভাবে স্থাপন করা হলে ভোল্টমিটারটি ক্রমান্বয়ে সর্বনিম্ন ও সর্বোচ্চ পাঠ দিবে? বর্তনীচিত্র অঙ্কনপূর্বক বিশ্লেষণ করো।

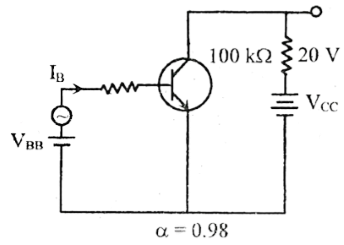

উদ্দীপকে একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো—

গ. উদ্দীপকের বর্তনীর কারেন্ট গেইন $\beta$ কত?

উদ্দীপকে একটি কমন এমিটার n-p-n ট্রানজিস্টর বর্তনী দেখানো হলো—

ঘ. বেস প্রবাহ ও কালেক্টর প্রবাহ দ্বিগুণ করা হলে ভোল্টেজ গেইনের কীরূপ পরিবর্তন হবে? গাণিতিকভাবে বিশ্লেষণ করো৷

n-p-n ট্রানজিস্টরকে প্রথমে সাধারণ নিঃসারক সংযোগ দিয়ে নিঃসারক প্রবাহ 1.92 mA এবং পীঠ প্রবাহ 0.08 mA পাওয়া গেল ৷ পরে সাধারণ ভূমি বিন্যাসে সংযোগ দিয়ে নিঃসারক প্রবাহ এবং সংগ্রাহক প্রবাহের মান পাঁচগুণ করা হলো।

গ. উদ্দীপক অনুসারে প্রবাহ লাভ নির্ণয় করো।

n-p-n ট্রানজিস্টরকে প্রথমে সাধারণ নিঃসারক সংযোগ দিয়ে নিঃসারক প্রবাহ 1.92 mA এবং পীঠ প্রবাহ 0.08 mA পাওয়া গেল ৷ পরে সাধারণ ভূমি বিন্যাসে সংযোগ দিয়ে নিঃসারক প্রবাহ এবং সংগ্রাহক প্রবাহের মান পাঁচগুণ করা হলো।

ঘ. উদ্দীপকের ট্রানজিস্টরের সংযোগ বিন্যাস পরিবর্তন করায় প্ৰবাহ বিবর্ধক গুণকের মান পরিবর্তন হবে কিনা— গাণিতিকভাবে বিশ্লেষণ করো।

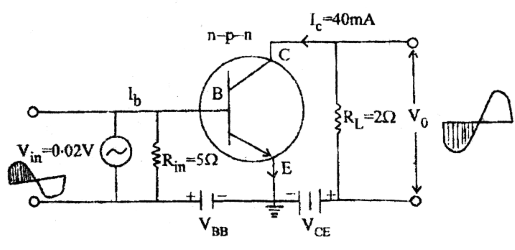

নিচে একটি কমন এমিটার $\text {n-p-n}$ ট্রানজিস্টর বর্তনী দেখানো হলো:

গ. প্রবাহ বিবর্ধন গুণক নির্ণয় করো।

নিচে একটি কমন এমিটার $\text {n-p-n}$ ট্রানজিস্টর বর্তনী দেখানো হলো:

ঘ. উদ্দীপকের বর্তনী থেকে বিবর্ধিত সংকেত পাওয়া সম্ভব কিনা ভোল্টেজ গেইন নির্ণয়ের মাধ্যমে গাণিতিকভাবে দেখাও৷

মাহি ও রাহি ইলেকট্রনিকস দোকান থেকে দুটি n-p-n ট্রানজিস্টর কিনে আনে। মাহির ট্রানজিস্টরে ইনপুট ভোল্টেজ, ইনপুট রোধ, ভাররোধ এবং সংগ্রাহক প্রবাহ যথাক্রমে $2 \mathrm{~V}, 50 \Omega, 4 \Omega$ এবং 30 mA। অপরদিকে রাহির ট্রানজিস্টরে প্রবাহ লাভ, ইনপুট রোধ এবং ভার রোধ যথাক্রমে $80,40 \Omega$ এবং $60 \ \Omega$।

গ. মাহির ট্রানজিস্টরের ভোল্টেজ গেইন নির্ণয় করো।

মাহি ও রাহি ইলেকট্রনিকস দোকান থেকে দুটি n-p-n ট্রানজিস্টর কিনে আনে। মাহির ট্রানজিস্টরে ইনপুট ভোল্টেজ, ইনপুট রোধ, ভাররোধ এবং সংগ্রাহক প্রবাহ যথাক্রমে $2 \mathrm{~V}, 50 \Omega, 4 \Omega$ এবং 30 mA। অপরদিকে রাহির ট্রানজিস্টরে প্রবাহ লাভ, ইনপুট রোধ এবং ভার রোধ যথাক্রমে $80,40 \Omega$ এবং $60 \ \Omega$।

ঘ. মাহি ও রাহির ট্রানজিস্টরদ্বয়ের ক্ষমতা বিবর্ধন কি সমান হবে ? গাণিতিক মতামত দাও৷

$\qquad\mathrm{I}_{\mathrm{B}}=0.015 \mathrm{~mA}$ এবং $\mathrm{I}_{\mathrm{C}}=1.15 \mathrm{~mA}$

গ. উদ্দীপকের আলোকে প্রবাহ বিবর্ধক গুণক নির্ণয় করো।

$\qquad\mathrm{I}_{\mathrm{B}}=0.015 \mathrm{~mA}$ এবং $\mathrm{I}_{\mathrm{C}}=1.15 \mathrm{~mA}$

ঘ. উদ্দীপকে ট্রানজিস্টরের কালেক্টর-ইমিটারের বিপরীতে তরঙ্গ চিত্র এবং $\rm{R_L}$ এর বিপরীতে তরঙ্গ চিত্র একই হবে কি? বিশ্লেষণসহ মতামত দাও৷

গ. উদ্দীপকের বর্তনীর সত্যক সারণি লেখ।

ঘ. উদ্দীপকের বাঘটিকে সুইচ এর সমান্তরালে সংযোগ দিলে বর্তনীটি কোন লজিক গেটের সমতুল্য বর্তনীতে পরিণত হবে? বিশ্লেষণসহ মতামত দাও।

একটি অ্যাম্পিয়ার বর্তনীর ভার রোধ $4500 ~\Omega$। এই বর্তনীতে ট্রানজিস্টরের সাধারণ নিঃসারক সংযোগ ব্যবহার করা হয়েছে। বায়াসিং ভোন্টেজ $15 \mathrm{~mV}$ হলে পীঠ প্রবাহের পরিবর্তন $30 ~\mu \mathrm{A}$ এবং সংগ্রাহক প্রবাহের পরিবর্তন $3 \mathrm{~mA}$ পাওয়া যায়।

গ. উদ্দীপক হতে প্রবাহ লাভ নির্ণয় করো।

একটি অ্যাম্পিয়ার বর্তনীর ভার রোধ $4500 ~\Omega$। এই বর্তনীতে ট্রানজিস্টরের সাধারণ নিঃসারক সংযোগ ব্যবহার করা হয়েছে। বায়াসিং ভোন্টেজ $15 \mathrm{~mV}$ হলে পীঠ প্রবাহের পরিবর্তন $30 ~\mu \mathrm{A}$ এবং সংগ্রাহক প্রবাহের পরিবর্তন $3 \mathrm{~mA}$ পাওয়া যায়।

ঘ. উদ্দীপকের তথ্য থেকে ডোল্টেজ লাভ নির্ণয় করা সম্ভব হবে কি? গাণিতিক মতামত দাও।

গ. সারণি-১ হতে লজিক গেটের কার্যক্রম বর্তনী চিত্রসহ বর্ণনা করো।
