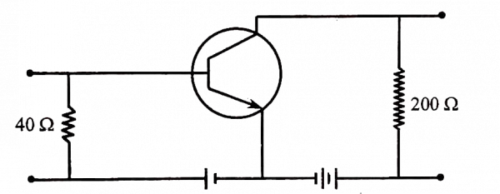

নিচের ট্রানজিস্টরের ইমিটার প্রবাহ $0.80\ mA$ এবং বেস প্রবাহ $0.05\ mA$।

ক. কোয়ার্ক কী?

খ. মহাশূন্যে নভোচারীরা আকাশকে কালো দেখে কেন— ব্যাখ্যা কর।

গ. উদ্দীপকের ট্রানজিস্টরটির প্রবাহ লাভ নির্ণয় কর।

ঘ. বর্তনীর ইনপুটে একটি দুর্বল সংকেত প্রয়োগ করে আউটপুটে বিবর্ধিত সংকেত পাওয়া যাবে— উক্তিটির যথার্থতা যাচাই কর।

ক. বিনাশী ভোল্টেজ কাকে বলে?

খ. জাংশন ডায়োডের বৈশিষ্ট্য লেখচিত্র ব্যাখ্যা কর।

গ. $\alpha=0.85$ হলে $\beta$ এর মান কত?

ঘ. উদ্দীপকের বর্তনীতে $V_{B B}=0$ হলে, বর্তনীর কার্যক্রম কী পরিবর্তন হবে?

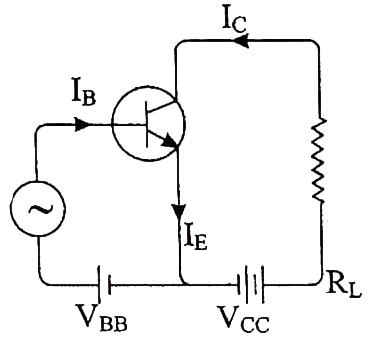

নিচে একটি কমন ইমিটার অ্যামপ্লিফায়ারের বর্তনী চিত্র দেখানো হলো। বর্তনীটির কারেন্ট গেইন $60$ এবং কালেক্টর প্রবাহ $600\ \mu A$

ক. নিউক্লিয় ফিশন কাকে বলে?

খ. কোনো বস্তু আলোর বেগে গতিশীল হতে পারে না কেন?

গ. উদ্দীপকের বর্তনীর প্রবাহ বিবর্ধন গুণক কত?

ঘ. উদ্দীপকের ট্রানজিস্টরটিকে বিবর্ধক হিসেবে ব্যবহার করা যাবে কি না— গাণিতিক যুক্তি দাও।

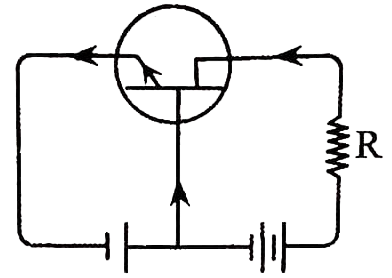

একটি কমন বেস সংযোগে থাকা ট্রানজিস্টরের নিঃসরণ ও বেস প্রবাহ যথাক্রমে $0.85\ mA\ ও\ 0.05\ mA$

ক. ডোপিং কী?

খ. ট্রানজিস্টরের সংগ্রাহক বেশি মোটা হয়— ব্যাখ্যা কর।

গ. ট্রানজিস্টরটির বিবর্ধন ফ্যাকটর নির্ণয় কর।

ঘ. নিঃসারক ও বেস প্রবাহদ্বয় দ্বি-গুণ করা হলে ট্রানজিস্টরটির . প্রবাহ লাভের পরিবর্তন গাণিতিকভাবে বিশ্লেষণ কর।

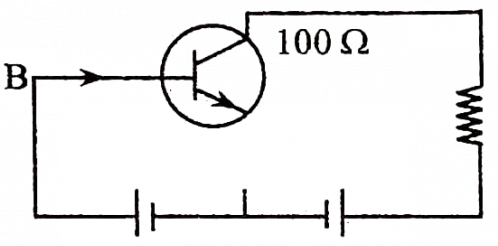

ট্রানজিস্টরে পীঠের মধ্যে দিয়ে $100\ \mu A$ তড়িৎ প্রবাহিত হয় । যদি $\beta$ এর মান $100$ হয়।

ক. জেনার ইফেক্ট কাকে বলে?

খ. $\text{n-type}$ সেমি কন্ডাক্টরে চার্জ বাহক ইলেকট্রন কেন? ব্যাখ্যা কর।

গ. নিঃসরক প্রবাহ $I_e$ এর মান নির্ণয় কর?

ঘ. উপরোক্ত বর্তনী কীভাবে সুইচ বর্তনী হিসাবে কাজ করে যুক্তিসহকারে বর্ণনা কর।

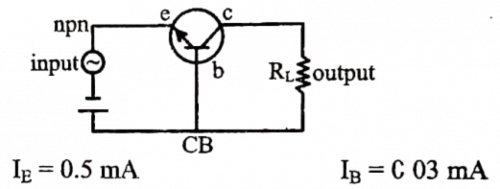

প্রদর্শিত চিত্র থেকে উত্তর দাও।

ক. সার্বজনীন গেইট কী?

খ. ডোপিং করা হয় কেন?

গ. প্রবাহ বিবর্ধক গুণক নির্ণয় কর।

ঘ. ট্রানজিস্টরটির সাহায্যে বিবর্ধক বর্তনী তৈরি সম্ভব কি না চিত্রসহ ব্যাখ্যা কর।

একটি কমন অ্যামিটার ট্রানজিস্টারের জন্য প্রবাহ লাভ $100$ এবং বেস কারেন্ট $50\ \mu A$।

ক. বিমুখী ঝোঁক কাকে বলে?

খ. তেজস্ক্রিয় নিউক্লিয়াস হতে রশ্মির নির্গমন ব্যাখ্যা কর।

গ. অ্যামিটার প্রবাহ কত?

ঘ. উদ্দীপকের উল্লেখিত যন্ত্রটি বিবর্ধক হিসেবে ব্যবহার করা যায় এর পক্ষে চিত্রসহ যুক্তি দাও।

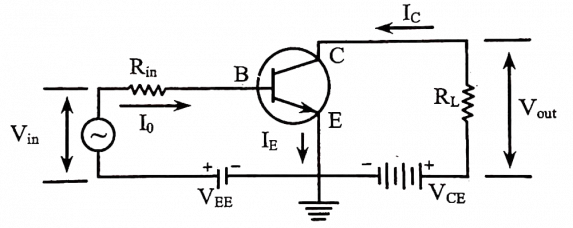

নিম্নে একটি সাধারণ নিঃসারক বিবর্ধকের চিত্র দেখানো হল। ধর উক্ত ট্রানজিস্টর বিন্যাসের $\alpha=0.75$।

ক. বহির্জাত অর্ধপরিবাহী কাকে বলে?

খ. অ্যালুমিনিয়াম ডোপিং করার ফলে বিশুদ্ধ জার্মেনিয়ামের প্রকৃতি কিরূপ? ব্যাখ্যা কর ।

গ. $B$ এর মান নির্ণয় কর।

ঘ. ইনপুট ভোল্টেজের হার $1\ volt$ হলে আউটপুট ভোল্টেজ নির্ণয়পূর্বক তা চিত্রের মাধ্যমে দেখাও।

একটি ট্রানজিস্টর কমন ইমিটার বিন্যাসে রয়েছে। ইনপুটে $1\ V$ বিভব প্রয়োগ করলে $I_B = 10\ mA$ এবং $1.2\ V$ বিভব প্রয়োগ করলে $I_B= 30mA$ –পাওয়া যায়। এর কারেন্ট গেইন $70$ আউটপুট ভার রোধ $7.5\Omega$।

ক. কোয়ার্ক কী?

খ. $\rm{p-n}$ জাংশনে বিপরীতমুখী বায়াসে প্রবাহ পাওয়া যায়— ব্যাখ্যা কর।

গ. গতীয় রোধ নির্ণয় কর।

ঘ. ট্রানজিস্টরটিকে অ্যামপ্লিফায়ার হিসাবে ব্যবহার করা যাবে কি না? গাণিতিক বিশ্লেষণ করে মতামত দাও।

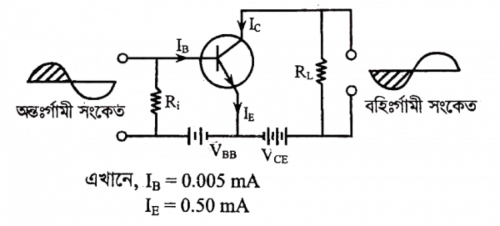

উদ্দীপকে একটি কমন এমিটার $\rm{n-p-n}$ ট্রানজিস্টারের বর্তনী দেখানো হলো–

এখানে, $I_{B}=0.005 \mathrm{~mA}\\ I_{E}=0.50 \mathrm{~mA}$

ক. জেনার ভোল্টেজ কী?

খ. বিশুদ্ধ অর্ধপরিবাহীতে অপদ্রব্য মিশ্রিত করা হয় কেন— ব্যাখ্যা কর?

গ. উদ্দীপক অনুসারে প্রবাহ লাভ কত হবে নির্ণয় কর।

ঘ. অন্তর্গামী সংকেত অপেক্ষা বহির্গামী সংকেতের বিস্তার বড় এবং সংকেতের দশা পার্থক্য $180^\circ$ হওয়ার কারণ গাণিতিকভাবে ব্যাখ্যা কর।

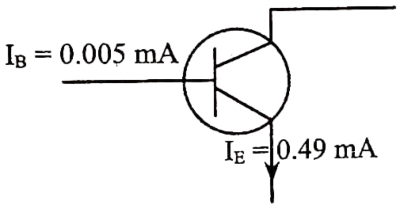

ক. ট্রানজিস্টর কী?

খ. ব্ল্যাকহোলকে দেখা যায় না কেন– ব্যাখ্যা কর।

গ. উদ্দীপকের ট্রানজিস্টরটির প্রবাহ বিবর্ধক গুণক কত?

ঘ. ট্রানজিস্টরটিকে সাধারণ নিঃসারক বর্তনীতে সংযুক্ত করলে বর্তনীটিকে একটি সুইচ হিসেবে ব্যবহার করা যাবে কী— ব্যাখ্যা কর।

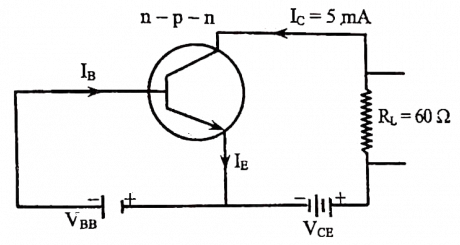

উদ্দীপকে একটি কমন এমিটার $\rm{n-p-n}$ অ্যামপ্লিফায়ার বর্তনী দেখানো হল। বর্তনীর গতিরোধ $40\Omega$। এর কারেন্ট গেইন $75$। বর্তনীর $R_{L}=60 \Omega$ এবং $I_{C}=5 \mathrm{~mA}$।

ক. $\text{Depletion layer}$ কি?

খ. একটি ডিজিটাল ও একটি এনালগ সিগনাল অঙ্কন কর।

গ. উদ্দীপকের বর্তনীর প্রবাহ বিবর্ধন গুণক কত?

ঘ. উদ্দীপকের বর্তনী থেকে $100\%$ ভোল্টেজ গেইন পাওয়া সম্ভব কি না— গাণিতিকভাবে বিশ্লেষণ কর।

কোন ট্রানজিস্টরে $8.0\ mA$ নিঃসারক প্রবাহ পরিবর্তনের জন্য $7.0\ mA$ সংগ্রাহক প্রবাহের পরিবর্তন ঘটল।

ক. ডোপিং কাকে বলে?

খ. ডার্ক ম্যাটার বলতে কী বুঝ?

গ. প্রবাহ বিবর্ধন গুণক বের কর।

ঘ. ট্রানজিস্টরটির প্রবাহ বিবর্ধন গুণক ও প্রবাহ লাভ একই হবে কী? গাণিতিক বিশ্লেষণপূর্বক মন্তব্য কর।

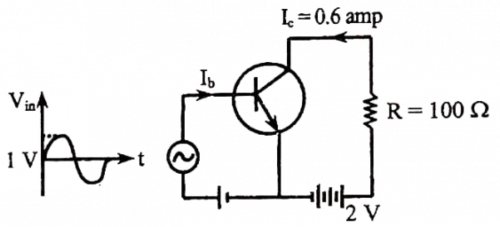

চিত্রে একটি সাধারণ ইমিটার ট্রানজিস্টর দেখানো হলো। এতে $0.8\ V$ বিভব প্রয়োগ করলে $10\ mA$ প্রবাহ এবং $1\ V$ প্রয়োগ করলে $30\ m A$ প্রবাহ পাওয়া যায়। এর কারেন্ট গেইন $70$ এবং লোড রোধ $100\Omega$।

ক. ডোপিং কী?

খ. অর্ধ পরিবাহীতে তাপ দিলে পরিবাহীর ন্যায় আচরণ করে কেন?

গ. ট্রানজিস্টরটির ইনপুট সার্কিটের গতীয় রোধক নির্ণয় কর।

ঘ. ট্রানজিস্টরটিকে অ্যামপ্লিফায়ার হিসেবে ব্যবহার করা যাবে কি না?

একটি ট্রানজিস্টরের $10^8$ টি ইলেকট্রন $10^{-8}\ s$ সময়ে এমিটরে $\text{npn}$ গমন করে।

ক. ডোপিং কী?

খ. ট্রানজিস্টরের বেস অংশ পাতলা করা হয় কেন? ব্যাখ্যা কর।

গ. উদ্দীপকের তথ্য হতে এমিটর প্রবাহ নির্ণয় কর।

ঘ. যদি $1\%$ মুক্ত ইলেকট্রন পীঠ অঞ্চলে নষ্ট হয় তবে প্রবাহ বিবর্ধকের মান কীরূপ হবে? গাণিতিকভাবে বিশ্লেষণ কর।

চিত্রে p-n জাংশনের I – V লেখচিত্র দেখানো হয়েছে:

গ. AB অংশের গতীয় রোধ নির্ণয় করো ।

চিত্রে p-n জাংশনের I – V লেখচিত্র দেখানো হয়েছে:

ঘ. লেখচিত্রের AB ও ACD অংশে বিভব পার্থক্যের সাথে তড়িৎ প্রবাহের ভিন্নতার কারণ বিশ্লেষণ করো।

একটি (pnp) ট্রানজিস্টরে $10^{-8}$ sec সময়ে 100 টি হোল এমিটার অঞ্চল হতে নির্গত হয় যার মধ্যে 97% পীঠ অঞ্চল অতিক্রম করে সংগ্রাহক অঞ্চলে পৌছে ।

গ. এমিটার প্রবাহ নির্ণয় করো ।

একটি (pnp) ট্রানজিস্টরে $10^{-8}$ sec সময়ে 100 টি হোল এমিটার অঞ্চল হতে নির্গত হয় যার মধ্যে 97% পীঠ অঞ্চল অতিক্রম করে সংগ্রাহক অঞ্চলে পৌছে । ঘ. উদ্দীপকের আলোকে $\alpha=\frac{\beta}{1+\beta}$ এর সত্যতা যাচাই করো

গ. বর্তনীতে প্রবাহ লাভ কত হবে? নির্ণয় করো ।
