পলাশ ও শিমুল দুই বন্ধু বুয়েটের ট্রিপল ই বিভাগের ছাত্র। তারা সংকেত বিবর্ধনের বর্তনী তৈরি করে পরীক্ষা করছিল। পলাশ ইনপুটে সংকেত প্রয়োগ করে দেখল আউটপুটে মানের সংকেত পাওয়া যায়। সংকেত বিবর্ধন না হওয়ায় শিমুল এর সমাধান দেয়।
ক. বাইনারি সংখ্যা পদ্ধতি কী?
খ. তাপমাত্রার পরিবর্তন সাপেক্ষে অর্ধপরিবাহী ও পরিবাহীর ।রোধের মধ্যে ভিন্নতা কীরূপ দেখা যায়?
গ. উদ্দীপকের বর্ণনা মতে প্রবাহ বিবর্ধন গুণাঙ্ক নির্ণয় কর।
ঘ. পলাশের কী ভুল ছিল? শিমূল কীভাবে এর সমাধান দিয়েছিল? বর্তনীসহ বিশ্লেষণ কর।
একটি ট্রানজিস্টরকে কমন অ্যামিটারে সংযোগ করে বেস অ্যামিটার জাংশনে বিভব প্রয়োগে বেস প্রবাহ এবং বিভব প্রয়োগে বেস প্রবাহ পাওয়া গেল। এজন্য বহিঃবর্তনীতে লোড রোধের বিপরীতে এমিটার প্রবাহের পরিবর্তন পাওয়া গেল ।
ক.সম্মুখ ঝোঁক কাকে বলে?
খ.অর্ধপরিবাহীকে তাপ দিলে রোধের কী ধরনের পরিবর্তন হয় - ব্যাখ্যা কর।
গ.উদ্দীপকের প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
ঘ.উদ্দীপকের ট্রানজিস্টরটির বিবর্ধন বৃদ্ধি করতে কী কী ব্যবস্থা গ্রহণ করা যেতে পারে? মতামত দাও।
নিচের চিত্রটি লক্ষ করো। কঠিন পদার্থের পরমাণুর শক্তি। ব্যান্ড। এবার নিচের প্রশ্নের উত্তর দাও ।
ক. শক্তি ব্যান্ড কী?
খ. প্রধান তিনটি শক্তি ব্যান্ড কী কী ব্যাখ্যা করো।
গ. ব্যান্ড তত্ত্বের আলোকে -টাইপ ও -টাইপ সেমিকন্ডাক্টরের গঠন কৌশল চিত্রসহ ব্যাখ্যা করো।
ঘ. ব্যান্ড তত্ত্বের সাহায্যে পরিবাহী, সেমিকন্ডাক্টর ও অপরিবাহী পদার্থের আচরণ চিত্রসহ ব্যাখ্যা করো।

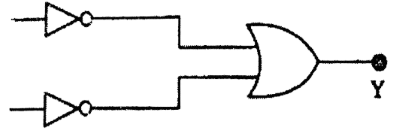

পাশের চিত্রটি লক্ষ করো। এটি একটি লজিক গেটের চিত্র।
ক. লজিক গেট কী? এটি কোন লজিক গেটের সাংকেতিক চিত্র?
খ. এই লজিক গেটের কার্যপ্রণালী ট্রুথ টেবিলসহ ব্যাখ্যা কর ।
গ. এ গেট থেকে কীভাবে গেট তৈরি করা যায়? গেটের লজিক সাংকেতিক চিত্রসহ ট্রুথ টেবিল তৈরি কর।
ঘ. গেট কীভাবে পাওয়া যায়? এদের লজিক সংকেত (সাংকেতিক চিহ্ন) আঁক এবং ট্রুথ টেবিল তৈরি কর।
অ্যালুমিনিয়াম ও আর্সেনিককে এক খন্ড সিলিকনে ডোপিং করে একটি ডায়োড তৈরি করা হলো। এরপর অ্যালুমিনিয়াম ও আর্সেনিককে সিলিকন খণ্ডের মাঝখানে ডোপিং করে দুটি ট্রানজিস্টর তৈরি করা হলো।
ক. অর্ধপরিবাহী কী?
খ. ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক বলতে কী বোঝ?
গ. উদ্দীপকে বর্ণিত ডায়োডটির সম্মুখী ঝোঁক ও বিমুখী ঝোঁকের বর্তনী অঙ্কন করো।
ঘ. চিত্রসহকারে উদ্দীপকে উল্লিখিত ট্রানজিস্টর দুটির মধ্য দিয়ে তড়িৎ প্রবাহের তুলনামূলক ব্যাখ্যা দাও ।

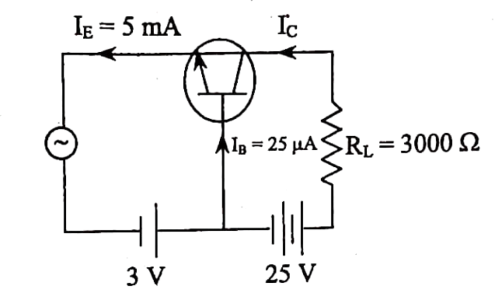

একটি সাধারণ পীঠ সংযোগে থাকা ট্রানজিস্টরে নিঃসরক ও পীঠ প্রবাহ যথাক্রমে এবং
ক. ডায়োড কাকে বলে?
খ. একটি ট্রানজিস্টরের জন্য সাধারণ পীঠ বিন্যাসের ক্ষেত্রে বর্তনী অঙ্কন করো।
গ. উদ্দীপকে উল্লিখিত ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক নির্ণয় করো ।
ঘ. নিঃসরক ও পীঠ প্রবাহ তিনগুণ করা হলে ট্রানজিস্টরটির প্রবাহ লাভের পরিবর্তন গাণিতিকভাবে বিশ্লেষণ করো।

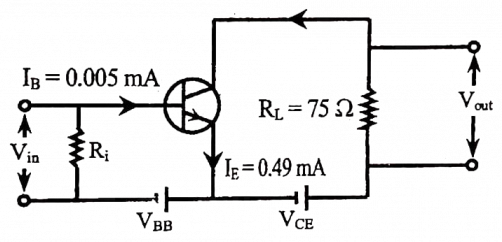

চিত্রে একটি ট্রানজিস্টর দেয়া আছে—
ক. ট্রানজিস্টর কাকে বলে?
খ. টাইপ ও টাইপ অর্ধপরিবাহী বলতে কী বোঝ ?
গ. প্রবাহ বিবর্ধন গুণক নির্ণয় করো।
ঘ. অন্তর্গামী ভোল্টেজের পরিবর্তন করে ট্রানজিস্টরটিকে একটি সুইচ হিসেবে ব্যবহার করা যায় কি? বিশ্লেষণ করো ।
কমন এমিটার ট্রানজিস্টর সংযুক্ত একটি বর্তনীতে গতীয় রোধ ও লোড রোধ যথাক্রমে এবং । বর্তনীর কালেক্টর কারেন্ট, এবং কারেন্ট গেইন,
ক. লজিক গেইট কী?
খ. অবিশুদ্ধ অর্ধপরিবাহী বর্তনীতে বেশি কার্যকর কেন?
গ. বর্তনীর নিঃসরক কারেন্ট নির্ণয় কর।
ঘ. বর্তনী থেকে ভোল্টজ গেইন পাওয়া সম্ভব কি? গাণিতিকভাবে মতামত দাও।

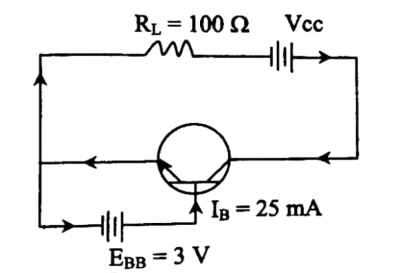

চিত্রের বর্তনীতে নী-ভোল্টেজ এবং প্রবাহ লাভ .
ক. জেনার ভোল্টেজ কী?
খ. আদর্শ ডায়োডের বৈশিষ্ট্য ব্যাখ্যা কর।
গ. প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
ঘ. উদ্দীপকের ট্রানজিস্টরটি অ্যামপ্লিফায়ার হিসেবে ক্রিয়া করবে কী?-গাণিতিকভাবে বিশ্লেষণ কর।
কোনো ট্রানজিস্টরের বেস কারেন্ট এবং কালেক্টর কারেন্ট । বেস কারেন্টের পরিবর্তনের ফলে কালেক্টর কারেন্ট প্রবাহ পরিবর্তন হলো ।
ক. নিউক্লিয়ন কাকে বলে?
খ. সূর্য কখনও কৃষ্ণগহ্বরে পরিণত হবে না- ব্যাখ্যা কর।
গ. এবং এর মান নির্ণয় কর।
ঘ. বেস ও কালেক্টর কারেন্টের পরিবর্তনের ফলে এর মান পূর্বের তুলনায় বৃদ্ধি পাবে কি-না? গাণিতিকভাবে যাচাই কর।
ক. ডোপিং কী?
খ. তড়িৎ প্রবাহে ডোপিং-এর ভূমিকা ব্যাখ্যা কর।
গ. প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
ঘ. আউটপুট ও ইনপুট ভোল্টেজের তুলনা কর।

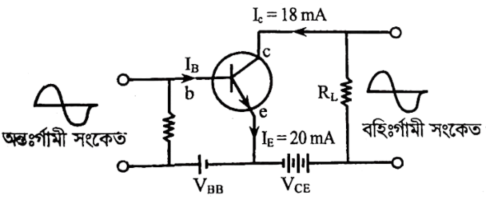

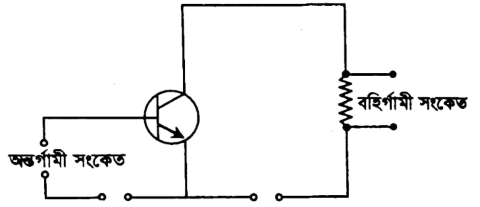

প্রদত্ত বর্তনীর অন্তগামী সংকেত বহি:গামীতে গুণ বিবর্ধিত হয়
ক. নিষিদ্ধ ব্যান্ড কাকে বলে?
খ. অর্ধপরিবাহীর পরিবাহিতা ডোপিং-এর জন্য বৃদ্ধি পায় কেন?
গ. যদি পাঠ প্রবাহ হয়, তবে উদ্দীপক অনুসারে বর্তনীর নিঃসরক প্রবাহ নির্ণয় কর।
ঘ. অন্তগামী বর্তনীতে তড়িতের জন্য বহিঃবর্তনীতে বিবর্ধিত সংকেত পূর্ণাঙ্গ বর্তনী অঙ্কনের মাধ্যমে বর্ণনা কর।
ক. ডোপায়ন/ডোপিং কাকে বলে?
খ. চিত্র অঙ্কন করে এর বায়াসিং সিস্টেম ব্যাখ্যা কর।
গ. উদ্দীপকের আলোকে প্রবাহ বিবর্ধন গুণক নির্ণয় কর।
ঘ. উদ্দীপকের ট্রানজিস্টরটির বহির্গামী ক্ষমতা অন্তর্গামী ক্ষমতার গুণ হবে কি না যাচাই কর।
ক. ডোপিং কাকে বলে?
খ. চিত্রসহ সম্মুখমুখী ও বিপরীতমুখী বায়াস ব্যাখ্যা কর।
গ. চিত্র-১ এর ডিভাইস দ্বারা কীভাবে পূর্ণ তরঙ্গ রেকটিফিকেশন সম্ভব সার্কিটসহ ব্যাখ্যা কর।
ঘ. উদ্দীপকে চিত্র-২ কীভাবে বিবর্ধক হিসাবে কাজ করে সার্কিট অঙ্কন করে গাণিতিক বিশ্লেষণসহ আলোচনা কর।

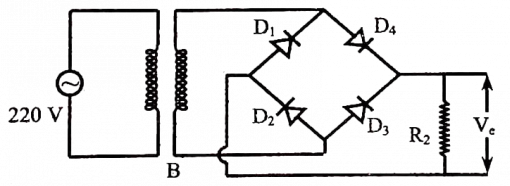

বর্তনীর ইনপুট সিগন্যাল এবং কম্পাঙ্ক ।
ক. চন্দ্রশেখর সীমা কাকে বলে?
খ. ট্রানজিস্টর কি ডায়োড- ব্যাখ্যা কর।
গ. ইনপুট সিগন্যালের শূন্যমান হতে শীর্ষমানে পৌঁছাতে সময় নির্ণয় কর।
ঘ. বর্তনীর ডায়োড ও এর অনুপস্থিতিতে আউটপুট সিগন্যাল কেমন হবে চিত্র এঁকে ব্যাখ্যা কর।
একটি ট্রানজিস্টরের সাধারণ নিঃসারক বিন্যাসে প্রবাহ লাভ এবং ভূমি প্রবাহ । ট্রানজিস্টরটি একটি বিবর্ধকে ব্যবহার করা হয় যেখানে বিবর্ধকের আউটপুট ভোল্টেজ গেইন হওয়া প্রয়োজন।
ক. শান্ট কী?
খ. ভরত্রুটি বলতে কী বোঝায়? ব্যাখ্যা কর।
গ. উদ্দীপকের ট্রানজিস্টরের নিঃসারক প্রবাহ নির্ণয় কর।
ঘ. ট্রানজিস্টরের ইনপুটে এবং আউটপুটে রোধ যুক্ত করে বিবর্ধকের প্রয়োজনীয় ভোল্টেজ গেইন পাওয়া সম্ভব কী?
ক. ভরত্রুটি কাকে বলে?
খ. গামা রশ্মি তড়িৎক্ষেত্র দ্বারা বিচ্যুত হয় না কেন?
গ. উদ্দীপকের বিন্যাসে প্রবাহ বিবর্ধন গুণক কত হবে?
ঘ. নিঃসারক বাহুর মধ্যদিয়ে কি পরিমাণ তড়িৎ প্রবাহ পাঠালে বহির্গামীতে ক্ষমতা পাওয়া যাবে গাণিতিকভাবে বিশ্লেষণ কর।

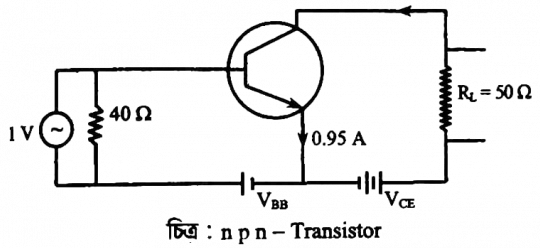

চিত্রটি পর্যবেক্ষণ কর এবং সংশ্লিষ্ট প্রশ্নগুলোর উত্তর দাও :
ক. বর্তনীতে ব্যবহৃত অ্যামপ্লিফায়ারটি কোণ ধরনের?
খ. জংশন ডায়োডের সম্মুখী ঝোঁক এবং বিমুখী ঝোঁক ব্যাখ্যা কর।
গ. উদ্দীপকের বর্তনীতে প্রবাহ বিবর্ধন গুণক এবং প্রবাহ লাভ নির্ণয় কর।
ঘ. উদ্দীপকের ট্রানজিস্টরটিকে কীভাবে সুইচ হিসেবে ব্যবহার করা যেত বর্তনী সহযোগে আলোচনা কর।
চিত্রের বর্তনীর গতীয় রোধ
ক. ইউনিভার্সেল গেট কী?
খ. ব্লাক হোল দেখা যায় না কেন?
গ. কারেন্ট অ্যামপ্লিফিকেশন ফ্যাক্টর নির্ণয় কর।
ঘ. উদ্দীপকের ট্রানজিস্টরটি অ্যামপ্লিফায়ার হিসাবে ব্যবহারযোগ্য কি না গাণিতিকভাবে বিশ্লেষণ কর।
একটি সাধারণ এমিটার ট্রানজিস্টর এর সংগ্রাহকে মানের লোড রেজিস্টর সংযোগ দেওয়া হলো। প্রবাহলাভ ট্রানজিস্টরে অন্তঃরোধ
ক. জেনার ভোল্টেজ বা বিভব কী?
খ. একটি সাধারণ এমিটার বর্তনী অঙ্কন কর এবং ব্যাখ্যা কর।
গ. পাওয়ার গেইন নির্ণয় কর।
ঘ. যদি অন্তঃগামী ভোল্টেজ করা হয়। তবে অন্তঃগামী ভোল্টেজ এবং ভোল্টেজ গেইন এর মধ্যে পার্থক্য নির্ণয় কর।
