Questions in this chapter

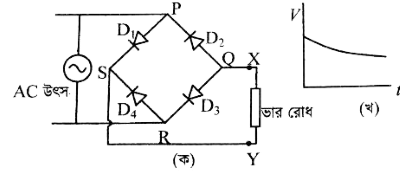

(ক) চিত্রে উৎসের মূল গড় বর্গ বিভব $6 V$। ডায়োডগুলো এমন যে, সম্মুখ বায়াস অবস্থায় কোনো রোধ থাকে না। একটি চার্জিত ধারককে কোনো রোধের সাথে যুক্ত করলে সময়ের সাথে এর বিভবের পরিবর্তন (খ) চিত্রে দেখানো হলো।

ক. $A⊕B = ?$

খ. যখন $R$ বিন্দু $(+)$ ধনাত্মক তখন কোন ডায়োডগুলোর মধ্য দিয়ে তড়িৎ প্রবাহ চলবে? কেন?

গ. ভার রোধের দুই প্রান্তের সর্বোচ্চ বিভব নির্ণয় কর।

ঘ. সময়ের সাথে ভার রোধের দুই প্রান্তের বিভবের পরিবর্তন লেখচিত্রের সাহায্যে দেখাও এবং $X$ ও $Y$ বিন্দুতে একটি ধারক যুক্ত করলে লেখচিত্রের প্রকৃতির কীরূপ পরিবর্তন হবে?

উভয় ট্রানজিস্টর জার্মেনিয়াম দ্বারা তৈরি। জার্মেনিয়ামের নী ভোল্টেজ $0.3 \ volt$ দেওয়া আছে—

$I_{E}=5.05 \times 10^{3} \mu A$ এবং $I_{B}=50 \mu \mathrm{A}$

ক. কৃত্রিম উপগ্রহ কী?

খ. ঘটনা দিগন্তের ভৌত তাৎপর্য লিখ।

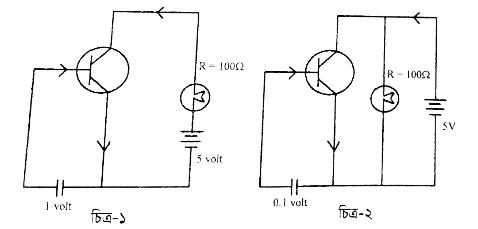

গ. চিত্র-১ এর জন্য প্রবাহ লাভ এর মান নির্ণয় কর।

ঘ. উদ্দীপকের কোন ক্ষেত্রে বাতিটি বেশি উজ্জ্বল হবে? গাণিতিক যুক্তিসহকারে উপস্থাপন কর ।

ক.কোয়ার্ক কী?

খ.রুদ্ধতাপীয় প্রসারণে সিস্টেমের অন্তঃস্থ শক্তি হ্রাস পায় কেন?

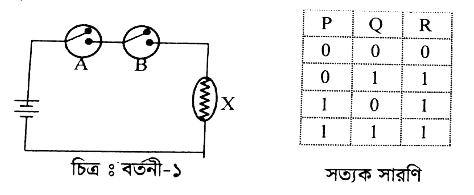

গ.বর্তনী-১ সত্যক সারণি লেখ।

ঘ. উদ্দীপকে দেয়া সত্যক সারণির লজিক গেইটের আউটপুটে একটি $NOT$ গেইট যুক্ত করলে কোনো লজিক গেইট তৈরি হবে কিনা তা চিত্রের সাহায্যে ব্যাখ্যা কর।

সত্যক সারণি -১

ক. কৃষ্ণ বিবর কী?

খ. সূর্য কৃষ্ণ বিবর হবে না- ব্যাখ্যা কর।

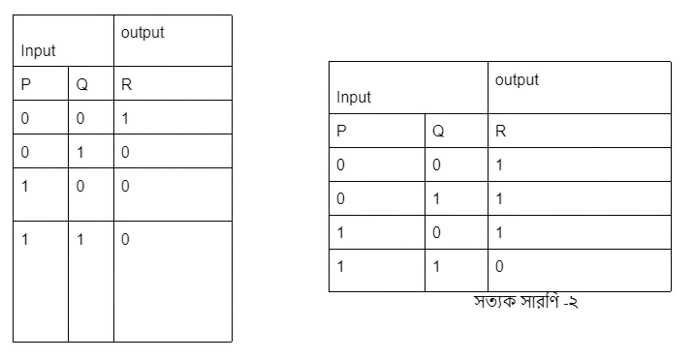

গ. সত্যক সারণি-১ কোন লজিক গেইটকে নির্দেশ করে-ব্যাখ্যা কর।

ঘ. সত্যক সারণি-২ এর নির্দেশক লজিক গেইট দ্বারা $R = P + Q$ সমীকরণ বাস্তবায়ন সম্ভব - বিশ্লেষণ কর।

একটি কমন এমিটার বিন্যাসে লাগানো ট্রানজিস্টরে এ-সি ইনপুট সিগন্যালের অনুপস্থিতিতে শুধুমাত্র বায়াস ভোল্টেজের জন্য $B_{dc} = 180$ এবং $I_{C} = 2.0mA$ পাওয়া গেল ।

ক. ট্রানজিস্টর কাকে বলে?

খ. ট্রানজিস্টরে দুটি $p-n$ জাংশনের মধ্যে দুই ধরনের বিভব পার্থক্য বজায় রাখার কারণ কী?

গ. $I_{E}$ও $I_{B}$ এর মান নির্ণয় কর।

ঘ. উপরিউক্ত তথ্যসমূহের ভিত্তিতে বর্তনীটি অংকন কর এবং আনুষঙ্গিক প্রবাহমাত্রা ও বিভব পার্থক্যসমূহ চিহ্নিত করে এদের মধ্যকার সম্পর্কগুলো দেখাও।

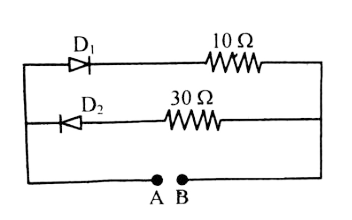

একটি $3V$ ব্যাটারি $A$ ও $B$ এর মধ্যে চিত্রানুযায়ী সংযোগ দেয়া হলো। সম্মুখ বায়াসে প্রতিটি ডায়োডের রোধ শূন্য এবং পশ্চাৎ বায়াসে রোধ অসীম হয়।

ক. সম্মুখ বায়াস কী?

খ.$p-n$ জাংশনের বিভব প্রাচীর বলতে কী বুঝায়?

গ.যদি $A$ প্রান্তের সাথে ব্যাটারির ধনাত্মক টার্মিনালের সংযোগ দেয়া হয় তাহলে ব্যাটারি থেকে কী পরিমাণ তড়িৎ প্রবাহিত হবে?

ঘ. $B$ প্রান্তে ব্যাটারির ধনাত্মক প্রান্ত সংযুক্ত করলে $D_{1}$ ও $D_{2}$ ডায়োড কীভাবে কাজ করবে? এই অবস্থায় কি পূর্বাপেক্ষা বেশি তড়িৎ প্রবাহিত হবে- গাণিতিক যুক্তিসহ ব্যাখ্যা কর।

ক. সমতুল্য রোধ কাকে বলে?

খ. পশ্চাৎ বায়াসে একটি জাংশন ডায়োড I $I-V$ লেখচিত্র কেমন হয়?

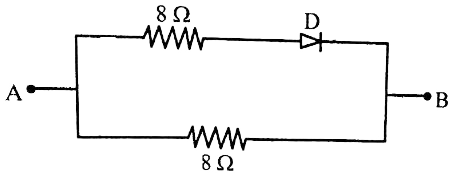

গ. $A$ ও $B$ এর মধ্যে সমতুল্য রোধ কী হবে যখন ডায়োড $D$ সম্মুখ বায়াসে থাকবে?

ঘ.পশ্চাৎ বায়াসে $A$ ও $B$ এর মধ্যে সমতুল্য রোধ নির্ণয় কর এবং ব্যাখ্যা কর, পশ্চাৎ বায়াসে কেন জাংশন ডায়োড উচ্চ রোধ হিসাবে কাজ করে?

ক. ডিজিটাল পদ্ধতি কী?

খ. $OR$ গেইট ব্যাখ্যা কর।

গ. উপরের চিত্রে $A$ ও $B$ ইনপুট এবং $Y$ আউটপুট হিসাবে কাজ করে । লজিক বর্তনীটির জন্য ট্রুথ টেবিল নির্ণয় কর।

ঘ. $X-NOR$ গেইট কীভাবে পাওয়া যায়? এর প্রতীক আঁক এবং ট্রুথ টেবিল তৈরি কর।

$20 \ mA$ নিঃসরক প্রবাহের ফলে একটি ট্রানজিস্টরে $18mA$ সংগ্ৰাহক প্রবাহ পাওয়া গেল। ট্রানজিস্টরের ভূমি প্রবাহের মান কত?

কোনো ট্রানজিস্টরের $I_{c} = 1.2 \ mA$ এবং $I_{E} = 1.25 \ mA$ হলে, প্রবাহ বিবর্ধক গুণক, $\alpha = ?$

কোনো কমন-বেস ট্রানজিস্টরের বেস কারেন্ট ও এমিটর কারেন্ট যথাক্রমে $5 \times 10^{-4}A$ এবং $1 \times 10^{-3}A$। এর কালেক্টর কারেন্ট কারেন্ট গেইন ফ্যাক্টর $\alpha$ নির্ণয় কর।

$Solution:$

আমরা জানি,

$\begin{aligned} \alpha & =\frac{\mathrm{I}_{\mathrm{C}}}{\mathrm{I}_{\mathrm{E}}} \\ & =\frac{\mathrm{I}_{\mathrm{C}}}{\mathrm{I}_{\mathrm{C}}+\mathrm{I}_{\mathrm{B}}} \\ & =\frac{\mathrm{I}_{\mathrm{C}} / \mathrm{I}_{\mathrm{B}}}{\mathrm{I}+\mathrm{I}_{\mathrm{C}} / \mathrm{I}_{\mathrm{B}}} \\ & =\frac{\beta}{1+\beta}\left[\because \beta=\frac{\mathrm{I}_{\mathrm{C}}}{\mathrm{I}_{\mathrm{B}}}\right] \end{aligned}$

$25.75$ কে বাইনারি সংখ্যায় রূপান্তরিত কর।

$(1100101)_{2}$ হতে $(111010)_{2}$ কে বাইনারি পদ্ধতিতে বিয়োগ কর ।

$(1001101)_2$ কে অকট্যালে রূপান্তর কর।

$(450)_{6}$ কে দশমিকে রূপান্তর কর।

রফিক এবং শফিক দুই বন্ধু বিভিন্ন ইলেকট্রনিক্স যন্ত্রাংশ যেমন ডায়োড, ট্রানজিস্টর ইত্যাদি নিয়ে বিভিন্ন আলোচনা করছিল। রফিক বলল যে, একটি বিবর্ধক তৈরি করার জন্য সে বাজার থেকে $BD135$ নং ট্রানজিস্টর $(p-n-p)$ কিনে এনেছে। ম্যানুয়ালে লেখা আছে |

$I_{B} = 60 A, I_{c} = 200 \ mA$ এবং $I_{E}= 206mA$

ক.এক্সট্রিনসিক অর্ধপরিবাহী কাকে বলে ?

খ.একটি ট্রানজিস্টর কীভাবে সুইচ হিসেবে কাজ করে ব্যাখ্যা কর।

গ. উদ্দীপকে বর্ণিত ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক $(\alpha)$ এবং প্রবাহ লাভ $(\beta)$ নির্ণয় কর।

ঘ.বর্ণিত ট্রানজিস্টর দিয়ে বিবর্ধক তৈরি সম্ভব কি-না? সচিত্র ব্যাখ্যা কর এবং এক্ষেত্রে দশা পরিবর্তন ঘটবে কি-না, তা গাণিতিকভাবে ব্যাখ্যা কর।

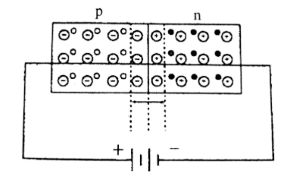

নিচের চিত্রে $p-n$ জাংশনে বাহ্য ভোন্টেজ প্রয়োগ করা হয়েছে।

ক. $p-n$ জাংশন কী?

খ. নিঃশেষিত অঞ্চল কীভাবে সৃষ্টি হয়?

গ. প্রদত্ত $p-n$ জাংশনে $0.2 \ V$ বিভব পার্থক্য পরিবর্তনের জন্য $5 \ mA$ বিদ্যুৎ প্রবাহের পরিবর্তন পাওয়া গেল। জাংশনের রোধ কত?

ঘ. উদ্দীপকের $p-n$ জাংশনের মধ্য দিয়ে ভোল্টেজ পরিবর্তনের সাথে প্রবাহ মাত্রার পরিবর্তন লেখচিত্রের সাহায্যে বিশ্লেষণ করো।

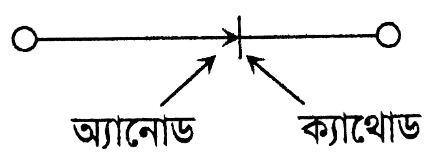

নিচের চিত্রে একটি $p - n$ জাংশন ডায়োডের প্রতীক চিহ্ন দেখানো হয়েছে।

ক. অর্ধপরিবাহী ডায়োড কী?

খ. সম্মুখবর্তী বায়াস ও বিপরীতমুখী বায়াস বলতে কী বুঝ?

গ. কোনো $p-n$ জাংশনে $0.1 \ V$ বিভব পার্থক্য পরিবর্তনের জন্য $350 \ mA$ আনুষঙ্গিক তড়িৎ প্রবাহের পরিবর্তন পাওয়া গেল। জাংশনের গতীয় রোধ কত?

ঘ. জাংশনের প্রাপ্ত গতীয় রোধ এর বিভব পার্থক্য $02 \ V$ পরিবর্তন করলে আনুষঙ্গিক তড়িৎ প্রবাহের কী পরিবর্তন হবে? গাণিতিকভাবে বিশ্লেষণ কর।

জনৈক শিক্ষক ডিজিটাল ইলেকট্রনিক্স ক্লাসে হেক্সাডেসিমাল ও বাইনারি সংখ্যা নিয়ে আলোচনা করছিলেন। তিনি ব্ল্যাকবোর্ডে $177.625_{10}$, $EACF_{16}$ এবং $2D7_{16}$ লিখে এ বিষয়ে কথা বলছিলেন।

ক. $NAND$ গেট থেকে $OR$ গেট কীভাবে পাওয়া যায়?

খ. হোলের চেয়ে মুক্ত ইলেকট্রনের শক্তি বেশি থাকে কেন?

গ. উদ্দীপকে প্রদত্ত দশমিক সংখ্যাটিকে বাইনারি সংখ্যায় রূপান্তর কর। যে দশমিক সংখ্যা প্রদত্ত সংখ্যা হতে $878.51564$ পরিমাণ বেশি, সেটিকে অকটাল সংখ্যায় রূপান্তর কর।

ঘ. $FACF_{16}$সংখ্যার সাথে $2D7_{16}$সংখ্যার যোগফল বাইনারিতে রূপান্তর সম্ভব কি? গাণিতিক মতামত দাও।
