Questions in this chapter

উপরের বর্তনীটি নিচের কোন লজিক গেটের সমতুল্য?

কোনটি সার্বজনীন লজিক গেইট?

কোনটি Digital signal?

নিচের লজিক বর্তনীটি কোন গেটের সমতুল্য?

উপরের চিত্রটি কোন গেইট নির্দেশ করে?

XNOR গেটের output 1 হবে যখন input দুটি হবে—

$\hspace{1.2 cm}$i. 0 এবং 0

$\hspace{1.2 cm}$ii. 0 এবং 1

$\hspace{1.2 cm}$iii. 1 এবং 1

নিচের কোনটি সঠিক?

X-NOR gate এর আউটপুট 1 হবে যখন ইনপুট দুটি হবে —

$\hspace{1.2 cm}$i. 0 এবং 0

$\hspace{1.2 cm}$ii. 0 এবং 1

$\hspace{1.2 cm}$iii. 1 এবং 1

নিচের কোনটি সঠিক?

একটি ট্রানজিস্টরের সাধারণ পীঠ সংযোগ থাকা অবস্থায় পীঠ প্রবাহ ও নিঃসারক প্রবাহের মান যথাক্রমে $0.04 mA$ ও $0.7 mA$ পাওয়া যায়।

ক. তাপগতিবিদ্যার ১ম সূত্রটি লেখ।

খ. ডোপিং কেন করা হয়? ব্যাখ্যা করো।

গ. উদ্দীপক অনুযায়ী ট্রানজিস্টরটির প্রবাহ বিবর্ধক গুণকের মান নির্ণয় করো।

ঘ. ট্রানজিস্টরটির প্রবাহ লাভ $\beta$ এর মানের পরিবর্তন কীরূপ হবে যদি' পীঠ প্রবাহের মান দ্বিগুণ করা হয়? গাণিতিক বিশ্লেষণসহকারে উত্তর দাও।

উদ্দীপকটি লক্ষ করো:

ট্রানজিস্টরের প্রবাহ বিবর্ধক গুণক $0.96$ এবং অন্তরোধ $100 \Omega$।

ক. লিকেজ প্রবাহ কাকে বলে?

খ. কোনো গোলীয় পরিবাহীর ধারকত্ব কোন কোন বিষয়ের উপর নির্ভর করে? ব্যাখ্যা করো।

গ. $I_c$ এর মান নির্ণয় করো।

ঘ. উদ্দীপকে ভোল্টেজ গেইন $100$ অপেক্ষা বেশি- যাচাই করো।

উদ্দীপকের একটি কমন এমিটার ট্রানজিস্টর বর্তনী দেখানো হলো। বর্তনীটির গতীয় রোধ ও ভার রোধ যথাক্রমে $55Ω$ ও $4.5Ω$। বর্তনীর গেইন $80$ এবং কালেক্টর কারেন্ট $5.4 mA$।

ক. ডোপিং কাকে বলে?

খ. তাপমাত্রা বৃদ্ধিতে অর্ধপরিবাহীর তড়িৎ পরিবাহিতা বৃদ্ধি পায় কেন? ব্যাখ্যা করো।

গ. বর্তনীর নিঃসারক প্রবাহ নির্ণয় করো।

ঘ. উদ্দীপকের বর্তনী থেকে $100$ ভোল্টেজ গেইন পাওয়া সম্ভব কি-না? গাণিতিক বিশ্লেষণের মাধ্যমে যাচাই করো।

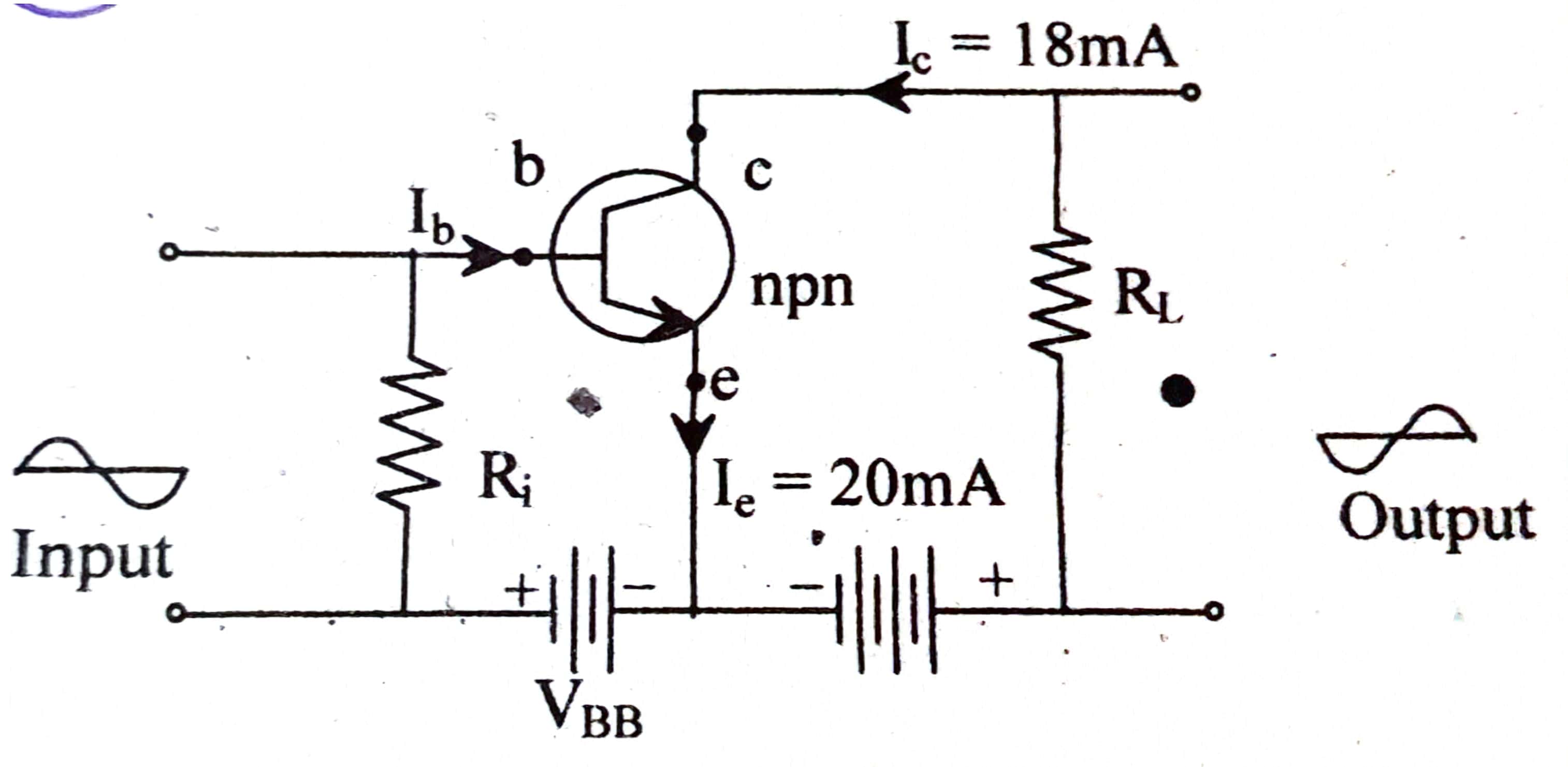

চিত্রে একটি কমন এমিটার $n-p-n$ ট্রানজিস্টর বর্তনী দেখানো হলো।

ক. NAND গেইট কী?

খ. ডায়োডের জেনার ক্রিয়া ব্যাখ্যা করো।

গ. ট্রানজিস্টরটির প্রবাহ বিবর্ধন গুণক নির্ণয় করো।

ঘ. উদ্দীপকের বর্তনী থেকে বিবর্ধিত সংকেত পাওয়া সম্ভব কিনা, গাণিতিক বিশ্লেষণের মাধ্যমে মতামত দাও।

একটি সাধারণ ইমিটার ট্রানজিস্টর এ $2kΩ$ মানের লোড রেজিস্টার সংযোগ দেওয়া হলো। ট্রানজিস্টরের প্রবাহ লাভ $50$ এবং ট্রানজিস্টরের অন্তঃরোধ $0.5 ΚΩ$।

ক. বিভব প্রাচীর কাকে বলে?

খ. দুটি পৃথক $p-n$ জাংশন ডায়োডকে জোড়া লাগিয়ে $p-n-p$ ট্রানজিস্টর তেরি করা যায় না কেন? ব্যাখ্যা করো।

গ. উদ্দীপকের ট্রানজিস্টরের প্রবাহ বিবর্ধন গুণক বের করো।

ঘ. যদি উদ্দীপকের ট্রানজিস্টরের পীঠ প্রবাহ $60µA$ হয় তবে ট্রানজিস্টরটি বিবর্ধক হিসাবে ব্যবহার করা যাবে কি-না? গাণিতিকবিশ্লেষণে মতামত দাও।

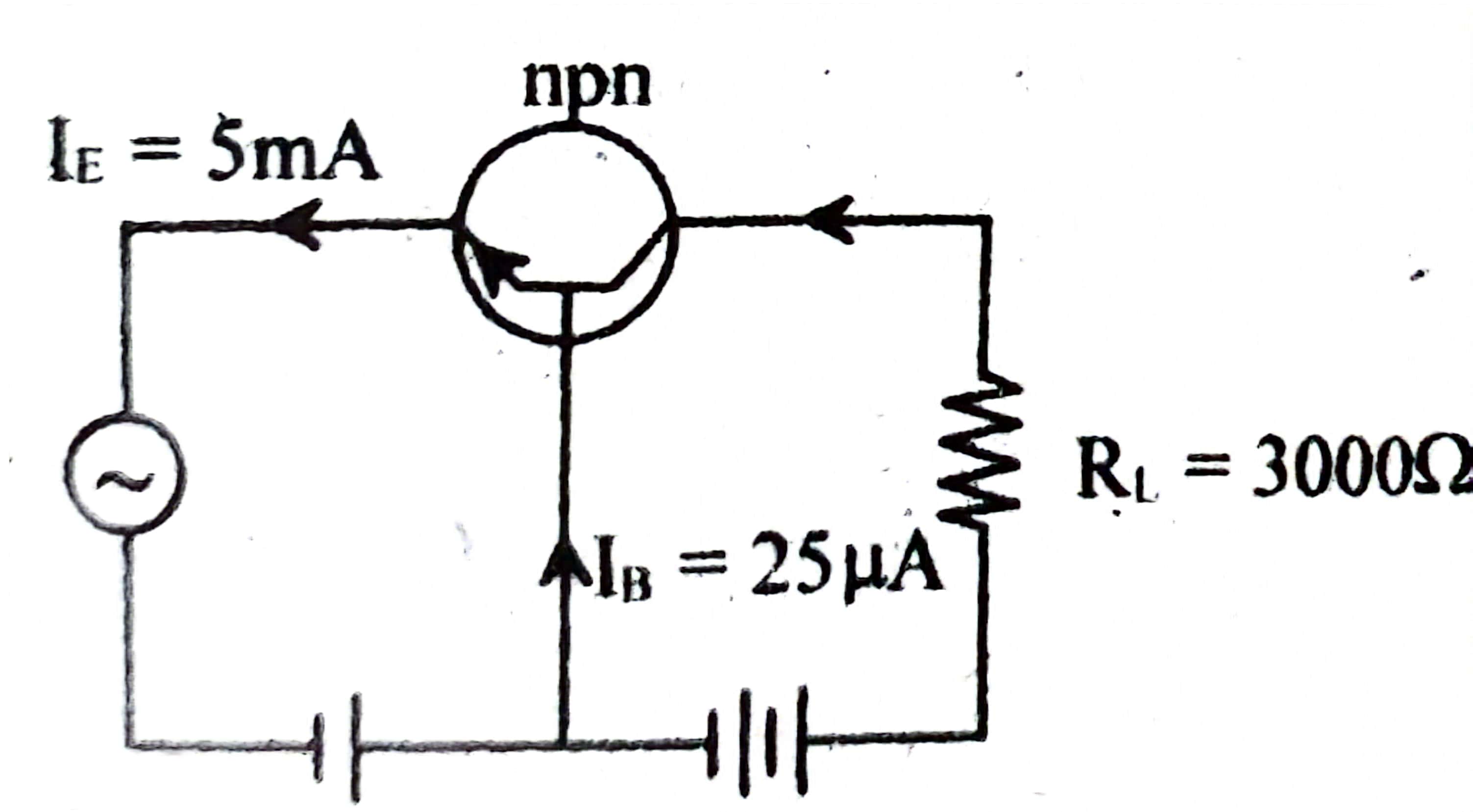

উদ্দীপকে একটি সাধারণ নিঃসারক $n- p - n$ বর্তনী দেখানো হলো:

ক. গতীয় রোধ কাকে বলে?

খ. সাধারণ নিঃসারক বিবর্ধক বর্তনীতে ইনপুট ও আউটপুট সংকেতের মধ্যে $180°$ দশা পার্থক্য হয় কেন? ব্যাখ্যা করো।

গ. উদ্দীপকের বর্তনীতে $\alpha=0.99$ হলে ক্ষমতা লাভ কত হবে?

ঘ. উদ্দীপকের বর্তনী থেকে বহিঃগামী সিগন্যালের ক্ষমতা ও অন্তঃগামী সিগন্যালের ক্ষমতা কিরূপ পরিবর্তন- হবে? গাণিতিকভাবে বিশ্লেষণ করো।

কমন ইমিটার ট্রানজিস্টর সংযোগ বর্তনীতে $0.85 V$ ও $1.10V$ বিভব প্রয়োগে ইমিটার প্রবাহ যথাক্রমে $10 mA$ ও $40mA$ পাওয়া যায়। প্রবাহ বিবর্ধন গুণক $0.98$ এবং ভার রোধ $120Ω$।

ক. এক কুরী কাকে বলে?

খ. সকল অপরিবাহী ডাইইলেকট্রিক নয়- ব্যাখ্যা করো।

গ. ট্রানজিস্টরটির প্রবাহ লাভ নির্ণয় করো।

ঘ. উদ্দীপকের ট্রানজিস্টরটি বিবর্ধক রূপে ক্রিয়া করবে কি না- গাণিতিকভাবে বিশ্লেষণ করো।

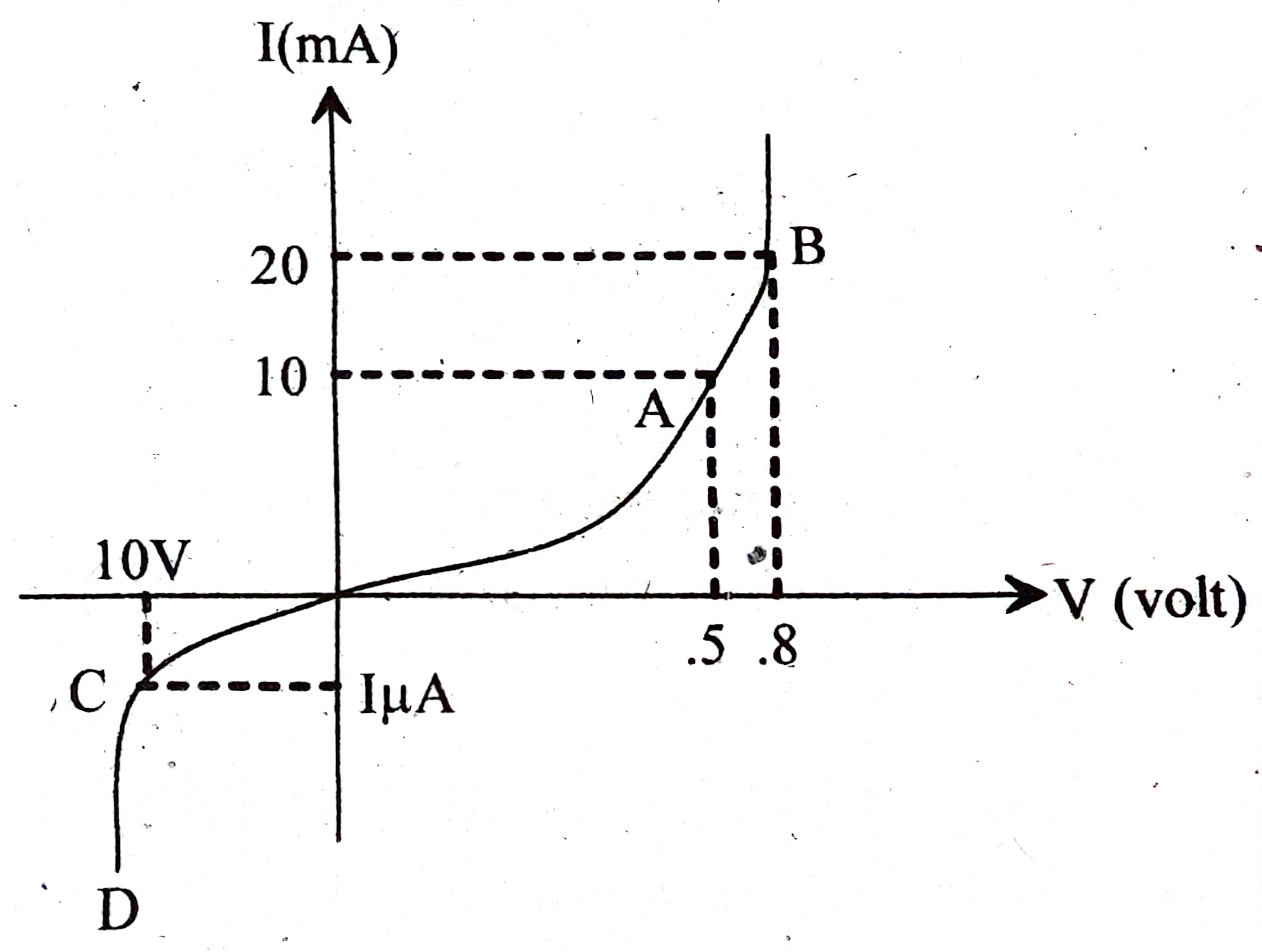

চিত্রে p-n জাংশনের I – V লেখচিত্র দেখানো হয়েছে:

ক. ডোপিং কী?

খ. তাপমাত্রার সাথে অর্ধপরিবাহীর রোধের পরিবর্তন ব্যাখ্যা করো।

গ. AB অংশের গতীয় রোধ নির্ণয় করো ।

ঘ. লেখচিত্রের AB ও ACD অংশে বিভব পার্থক্যের সাথে তড়িৎ প্রবাহের ভিন্নতার কারণ বিশ্লেষণ করো।

একটি (pnp) ট্রানজিস্টরে $10^{-8}$ sec সময়ে 100 টি হোল এমিটার অঞ্চল হতে নির্গত হয় যার মধ্যে 97% পীঠ অঞ্চল অতিক্রম করে সংগ্রাহক অঞ্চলে পৌছে ।

ক. অক্টাল নম্বর পদ্ধতি কাকে বলে?

খ. সিলিকন অপেক্ষা জার্মেনিয়ামের ক্ষেত্রে যোজন ইলেকট্রন সহজে পরিবহণ ব্যান্ডে যাবে –ব্যাখ্যা করো ।

গ. এমিটার প্রবাহ নির্ণয় করো ।

ঘ. উদ্দীপকের আলোকে $\alpha=\frac{\beta}{1+\beta}$ এর সত্যতা যাচাই করো

ক. ডিপ্লেশন লেয়ার কী?

খ. বিপরীত ঝোঁকে ডায়োডে তড়িৎ প্রবাহ হয় না কেন? ব্যাখ্যা করো।

গ. বর্তনীতে প্রবাহ লাভ কত হবে? নির্ণয় করো ।

ঘ. উদ্দীপকের বর্তনীটি সুইচ হিসাবেও কাজ করানো সম্ভব- বিশ্লেষণ করো ।

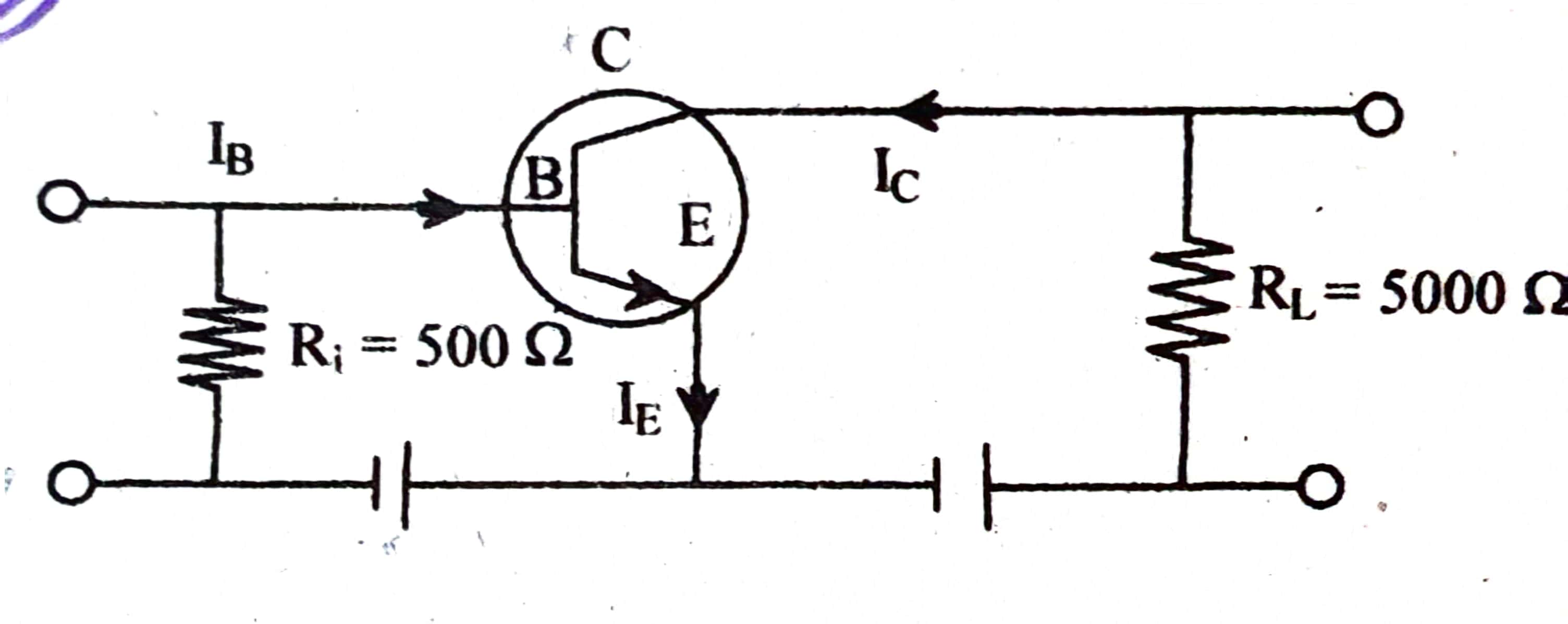

বর্তনীর ট্রানজিস্টরের $\alpha$ = 0.98 এবং $l_E$ = 1.5 mA

ক. সম্মুখী ঝোঁক কাকে বলে?

খ. ব্যান্ড তত্ত্বের আলোকে অন্তরক পদার্থের পরিবাহিতা ব্যাখ্যা করো।

গ. উদ্দীপকে $I_B$ নির্ণয় করো ।

ঘ. . উদ্দীপকের বর্তনীটিকে ভোল্টেজ বিবর্ধক হিসেবে ব্যবহার করা যায় কিনা? গাণিতিকভাবে বিশ্লেষণ করো।

ক. ডোপিং কী?

খ. n-টাইপ অর্ধপরিবাহী তড়িৎ নিরপেক্ষ কি-না? ব্যাখ্যা করো।

গ. উদ্দীপকের বিন্যাসে প্রবাহ বিবর্ধন কত হবে?

ঘ. নিঃসারক বাহুর মধ্য দিয়ে কী পরিমান তড়িৎ প্রবাহ পাঠালে বহির্গামীতে 5 watt ক্ষমতা পাওয়া যাবে? গাণিতিকভাবে বিশ্লেষণ করো ।

একটি ট্রানজিস্টরের সাধারণ নিঃসারক সংযোগ বর্তনীতে সংগ্রাহকে n-p-n প্রযুক্ত বায়াসিং ভোল্টেজ $V_{cc}$ 12 V ইনপুট রোধ $R_{in} = 200\Omega$ সংগ্রাহক বর্তনীতে লোড রোধ $R_L = 1 k.\Omega$ এর মধ্য দিয়ে $I_C$ = 1 mA তড়িৎ প্রবাহিত হয় । প্রবাহ বিবর্ধন গুণক $\alpha$ = 0.98

ক. কঠিন পদার্থের শক্তি ব্যান্ড কী?

খ. p-n জাংশন ডায়োডের ক্ষেত্রে “বিপরীত সম্পৃক্ত কারেন্ট” ব্যাখ্যা করো। -

গ. ট্রানজিস্টরটির সংগ্রাহক নিঃসরক ভোল্টেজ ($V_{CE}$) নির্ণয় করো ।

ঘ. ট্রানজিস্টরটি ভোল্টেজ বিবর্ধক হিসেবে কাজ করে— গাণিতিকভাবে বিশ্লেষণ করো ।
