Questions in this chapter

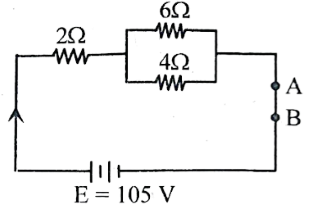

গ. বর্তনীর AB অংশের বিভব পার্থক্য কত?

ঘ. $R_5$ রোধ অপসারণ করে বর্তনী সম্পূর্ণ করলে মূল প্রবাহের কীরূপ পরিবর্তন হবে? গাণিতিকভাবে বিশ্লেষণ করো।

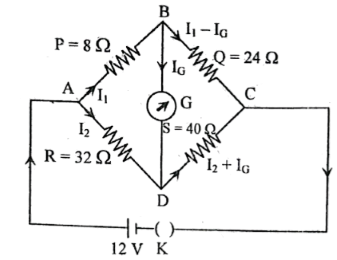

গ. গ্যালভানোমিটার বিচ্ছিন্ন অবস্থায় তড়িৎ প্রবাহ নির্ণয় করো ।

ঘ. উদ্দীপকের ‘X' $\Omega$ রোধটি, ব্রিজে প্রদত্ত কোনো একটি রোধের সাথে ব্যবহার করে সাম্যবস্থা সৃষ্টি সম্ভব কিনা? গাণিতিক ব্যাখ্যা দাও ।

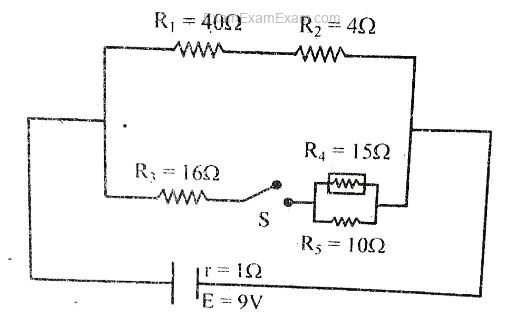

ঘ. উদ্দীপকের বর্তনীটির চাবি S বন্ধ অবস্থায় 10 min তড়িৎ প্রবাহ চালনার ফলে R রোধের ফিউজটি গলে যাবে কি? তোমার উত্তর গাণিতিক বিশ্লেষণে দাও । [ফিউজটি 300 J তাপ গলে যাবে]

বর্তনীর চাবি S খোলা অবস্থায় মূল প্রবাহ মাত্রা কত?

90$\Omega$ রোধের একটি গ্যালভানোমিটারের সাথে 1$\Omega$ রোধ সমান্তরালে যুক্ত আছে। বর্তনীর মূল প্রবাহ 3 A. এই গ্যালভানোমিটার দ্বারা 3 A এর অধিক তড়িৎ প্রবাহ মাপা সম্ভব ৷

ঘ. উদ্দীপক অনুসারে কী ব্যবস্থা গ্রহণ করলে 30 A তড়িৎপ্রবাহ মাপা সম্ভব?

90$\Omega$ রোধের একটি গ্যালভানোমিটারের সাথে 1$\Omega$ রোধ সমান্তরালে যুক্ত আছে। বর্তনীর মূল প্রবাহ 3 A. এই গ্যালভানোমিটার দ্বারা 3 A এর অধিক তড়িৎ প্রবাহ মাপা সম্ভব ৷

গ. উদ্দীপকে 1 $\Omega$ রোধের মধ্য দিয়ে প্রবাহিত তড়িতের মান নির্ণয় করো ।

সংযুক্ত অ্যামিটারের অভ্যন্তরীণ রোধ $0.5 \Omega \text {. }$

গ. বর্তনীর A ও B বিন্দুর মধ্যবর্তী বিভব পার্থক্য নির্ণয় করো।

সংযুক্ত অ্যামিটারের অভ্যন্তরীণ রোধ $0.5 \Omega \text {. }$

ঘ. বর্তনীর $2 \ \Omega$ রোধটি অপসারণ করলে অ্যামিটারের কী পরিবর্তনে প্রবাহমাত্রা পরিমাপ করা যাবে? গাণিতিকভাবে যাচাই করো।

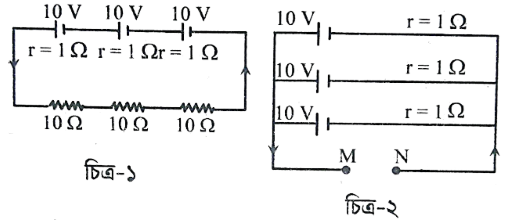

গ. চিত্র-১ হতে কির্শফের সূত্রের সাহায্যে প্রবাহমাত্রা নির্ণয় করো।

ঘ. চিত্র-২ এ M ও N প্রান্তে চিত্র-১ এ ব্যবহৃত তিনটি রোধককেই কীভাবে বর্তনী সংযোগ দেয়া হলে সর্বোচ্চ তড়িৎ প্রবাহ পাওয়া সম্ভব? বর্তনী চিত্রসহ গাণিতিকভাবে ব্যাখ্যা করো।

বর্তনীটি লক্ষ করো:

গ. 10 সেকেন্ডে $2 \Omega$ এ উৎপন্ন তাপের পরিমাণ নির্ণয় করো।

বর্তনীটি লক্ষ করো:

ঘ. A ও B বিন্দুর মধ্যে $' 40 \mathrm{~W}-100 \mathrm{~V} \text { ' }$ এর একটি বাল্ব শ্রেণিতে স্থাপন করলে ইহা পূর্ণ উজ্জ্বলতার সাথে জ্বলবে কিনা— গাণিতিকভাবে যাচাই করো।

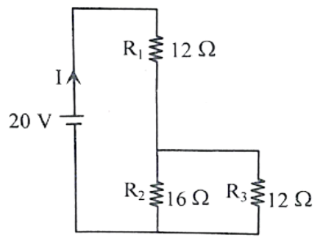

গ. বর্তনীটিতে তড়িৎ প্রবাহ I এর মান নির্ণয় করো।

ঘ. উদ্দীপকের বর্তনীর $\mathrm{R}_{1}$ এবং $\mathrm{R}_{1}$ এর যদি পারস্পরিক স্থান পরিবর্তন করা হয় তাহলে R; রোধে তাপজনিত শক্তি ক্ষয়ের হারের পরিমাণ একই থাকবে কি? গাণিতিকভাবে যাচাইপূর্বক তোমার মতামত লিখো।

গ. DC বাহুতে কত মানের রোধ কীভাবে যুক্ত করলে ব্রীজটি সাম্যাবস্থা লাভ করবে?

ঘ. গ্যালভানোমিটারের নিঃস্পন্দ অবস্থায় ABC এবং ADC অংশের প্রবাহমাত্রার অনুপাত এবং রোধের অনুপাত একই হবে কি? গাণিতিকভাবে তোমার মতামত দাও।

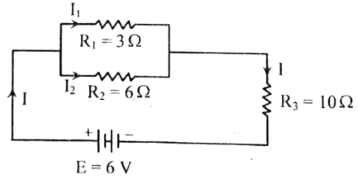

গ. বর্তনীর প্রবাহ নির্ণয় করো।

ঘ. $\mathrm{R}_{3}$ এর সাথে কত মানের রোধ কীভাবে যুক্ত করলে এর ভেতর দিয়ে $\mathrm{R}_{1}$ এর সমান প্রবাহ পাওয়া যাবে? গাণিতিকভাবে তোমার মতামত দাও।
