Questions in this chapter

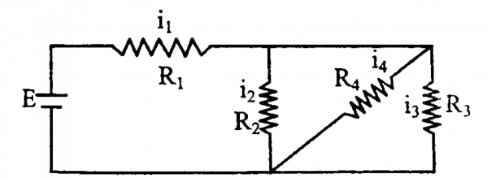

উপরের বর্তনীর রোধ, $R_{1}=100 \Omega, R_{2}=R_{3}=50 \Omega, R_{4}=75 \Omega$ এবং তড়িচ্চালক বল, $E = 6 V$।

ক. তড়িৎ দ্বিমেরু কি?

খ. তড়িৎ প্রবাহের ফলে বর্তনীতে তাপের উদ্ভব হয়— ব্যাখ্যা কর।

গ. বর্তনীর তুল্য রোধ কত?

ঘ. বর্তনীর তড়িৎ প্রবাহ $I_2 = ?$ এবং $I_4 = ?$

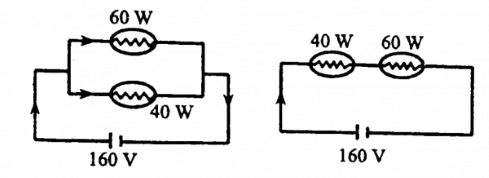

নিচের উদ্দীপকটি লক্ষ্য কর।

উভয় বর্তনীতে $1\ sec$ ধরে তড়িৎ প্রবাহ চালনা করা হল।

ক. তড়িৎ দ্বিমেরু কাকে বলে?

খ. ধারকে অন্তরক পদার্থ রাখা হয় কেন?

গ. ১ম চিত্রে $40\ W$ এর মধ্যে দিয়ে কি পরিমাণ ইলেকট্রন প্রবাহিত হচ্ছে?

ঘ. উভয় বর্তনীতে উৎপন্ন তাপ সমান হবে কি না-- গাণিতিকভাবে যাচাই কর ।

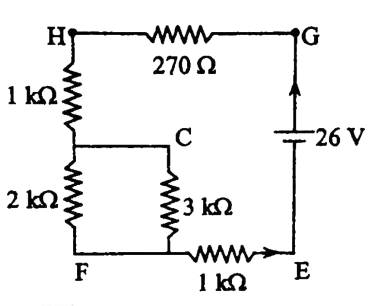

উদ্দীপকের বর্তনীটি লক্ষ কর :

ক. কার্শফের ২য় সূত্র বিবৃত কর।

খ. কুলম্বের সূত্রের সীমাবদ্ধতা আলোচনা কর।

গ. $270\ \Omega$ রোধে প্রতি সেকেন্ডে শক্তি প্রবাহ নির্ণয় কর।

ঘ. $C$ ও $G$ বিন্দুতে একটি রোধহীন তার লাগালে বর্তনীর প্রবাহের কোনরূপ পরিবর্তন হবে কী? গাণিতিকভাবে মতামত দাও।

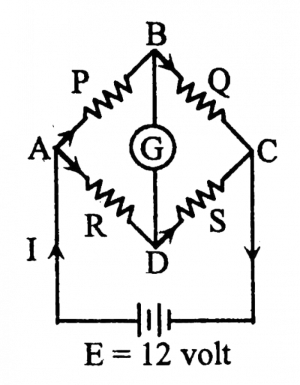

চিত্রে হুইটস্টোন ব্রীজের চার বাহুর রোধ যথাক্রমে $P=8 \Omega, Q=12 \Omega, R=18 \Omega$ এবং $S=22 \Omega$.

ক. এক অ্যাম্পিয়ার কাকে বলে?

খ. একটি ভোল্টমিটারের পাল্লা কিভাবে বৃদ্ধি করা যায়? ব্যাখ্যা কর।

গ. চতুৰ্থ বাহুতে কত রোধ কিভাবে যুক্ত করলে ব্রীজটি সাম্যাবস্থা প্রাপ্ত হবে?

ঘ. বর্তনী হতে গ্যালভানোমিটারটি বিচ্ছিন্ন করলে $ABC$ পথে ও $ADC$ পথে তড়িৎ প্রবাহ সমান হবে কি না কার্শফের সূত্রের সাহায্যে যাচাই কর।

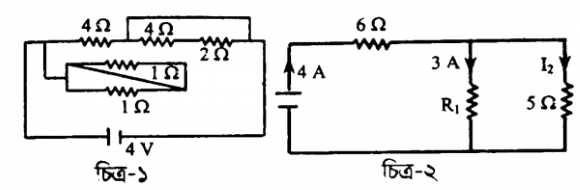

ক. লজিক গেইট কী?

খ. হুইটস্টোন ব্রীজের ভারসাম্য অবস্থা ব্যাখ্যা কর।

গ. ১ নং বর্তনীর মোট প্রবাহ নির্ণয় কর।

ঘ. উদ্দীপকে উভয় বর্তনীর তুল্য রোধের তুলনা কর।

ক. $1$ হেনরি কাকে বলে?

খ. বিশেষ আপেক্ষিক তত্ত্বের স্বীকার্যগুলো লিখ।

গ. বর্তনীতে মূল প্রবাহ নির্ণয় কর ।

ঘ. কোষের $E= 20\ V$ হলে নতুন প্রবাহ নির্ণয় করার জন্য বর্তনীতে কি ব্যবস্থা গ্রহণ করতে হবে?

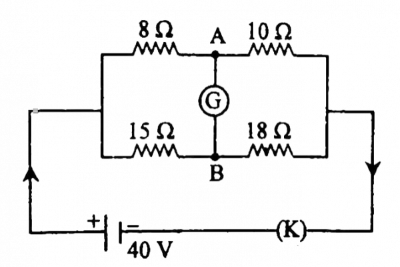

নিচের বর্তনীটি লক্ষ্য কর :

ক. কার্শফের ২য় সূত্রটি লিখ।

খ. একটি বাড়ির মেইন মিটারে $6 A – 200V$ লেখা আছে এর তাৎপর্য কি? ব্যাখ্যা কর।

গ. উদ্দীপকে $18\ \Omega$ রোধের সাথে কত মানের রোধ যুক্ত করলে গ্যালভানো মিটার প্রবাহ কত হবে?

ঘ. বর্তনীটিকে $30^\circ C$ তাপমাত্রার $2\ kg$ পানিতে ডুবিয়ে $1$ ঘণ্টা ধরে বিদ্যুৎ সরবরাহ করলে পানি ফুটবে কি না— গাণিতিক বিশ্লেষণে যুক্তি দেখাও। [পানির আপেক্ষিক তাপ $4200 \mathrm{Jkg}^{-1} K^{-1}$]।

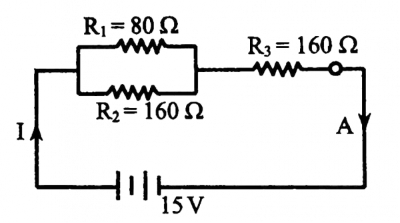

ক. তড়িৎ দ্বিমেরু ভ্রামক কাকে বলে?

খ. জগৎ এর তাপীয় মৃত্য বলতে কী বুঝ— ব্যাখ্যা কর।

গ. $A$ বিন্দুতে বর্তনীর প্রবাহমাত্রা নির্ণয় কর।

ঘ. কোন রোধটি অপসারণ করলে বর্তনীর মোট প্রবাহ সর্বোচ্চ হবে? গাণিতিকভাবে বিশ্লেষণ কর।

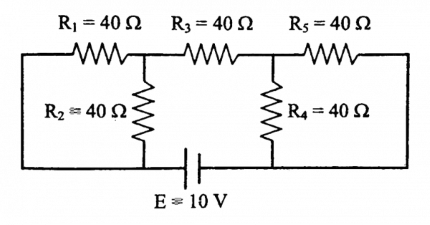

নিচের বর্তনীটি লক্ষ কর।

ক. ডাই ইলেকট্রিক কী?

খ. কোনো চার্জিত গোলাকার পরিবাহীর অভ্যন্তরের যেকোনো বিন্দুর বিভব পৃষ্ঠের বিভবের সমান— ব্যাখ্যা কর।

গ. উদ্দীপকের বর্তনীর তুল্য রোধ নির্ণয় কর।

ঘ. চিত্রের $R_2$ ও $R_3$ রোধে তাপ উৎপাদনের হার সমান হবে কী? গাণিতিক বিশ্লেষণসহ মতামত দাও।

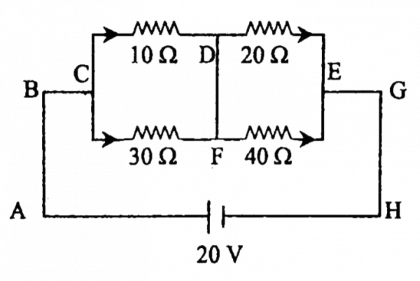

ক. হল ভোল্টেজ কাকে বলে?

খ. ঢাকার বিচ্যুতি $\phi^{0} \mathrm{E}$ বলতে কি বুঝায়?

গ. উদ্দীপকে বর্তনীর মোট প্রবাহ নির্ণয় কর।

ঘ. উদ্দীপকে $D$ ও $F$ বিন্দুর মধ্যে দিয়ে কোন দিকে বিদ্যুৎ প্রবাহিত হবে গাণিতিকভাবে বিশ্লেষণ কর।

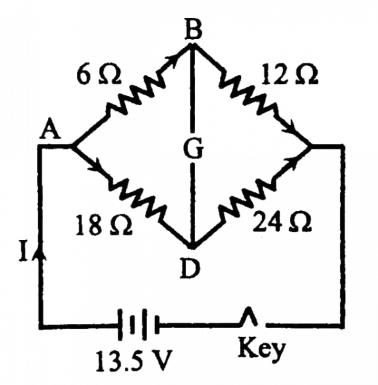

ক. এন্ট্রপির সংজ্ঞা দাও।

খ. কোন পরিবাহীর পরিবাহীতা $0.2$ সিমেন্স বলতে কী বোঝায় ?

গ. চতুর্থ বাহুতে কত রোধ কীভাবে যুক্ত করলে ব্রীজটি সাম্যবস্থা প্রাপ্ত হবে, নির্ণয় কর।

ঘ. সাম্যাবস্থায় ব্রীজের মূল প্রবাহমাত্রা এবং $6\ \Omega$ রোধের মধ্যে দিয়ে প্রবাহমাত্রা কী সমান হবে? গাণিতিক বিশ্লেষণপূর্বক মন্তব্য কর।

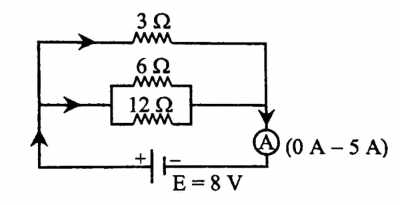

উদ্দীপকের আলোকে নিচের প্রশ্নগুলোর উত্তর দাও :

ক. আপেক্ষিক রোধ কী?

খ. বিদ্যুৎ প্রবাহের ফলে পরিবাহীতে তাপ উৎপন্ন হওয়ার কারণ ব্যাখ্যা কর।

গ. অ্যামিটারের মধ্য দিয়ে প্রবাহিত তড়িৎ প্রবাহ মাত্রা নির্ণয় কর।

ঘ. কোন রোধটি অপসারণ করলে বর্তনীর মোট প্রবাহমাত্রা সর্বোচ্চ হবে-গাণিতিক বিশ্লেষণসহ দেখাও।

একটি হুইটস্টোন ব্রীজের চার বাহুর রোধ যথাক্রমে $10 \Omega,\ 30 \Omega,\ 20 \Omega$ ও $50\ \Omega$। ব্রীজে সংযুক্ত কোষের তড়িচ্চালক শক্তি $15\ V$।

ক. শান্ট কাকে বলে?

খ. তড়িৎ‍ প্রবাহে পরিবাহীতে তাপ উৎপন্ন হয় কেন? ব্যাখ্যা কর।

গ. চতুর্থ বাহুর সাথে কত রোধ কীভাবে যুক্ত করলে ব্রীজ সাম্যাবস্থায় থাকবে।

ঘ. সাম্যাবস্থায় উদ্দীপকের বর্তনীতে এক ঘন্টায় উৎপন্ন তাপ $3600\ J$ অপেক্ষা বেশি হবে কী? গাণিতিক বিশ্লেষণের সাহায্যে মতামত দাও।

12.5 রোধের একটি তারকে টেনে দ্বিগুণ করে একটি হিটারের কুণ্ডলী তৈরি করে, এতে 220V সরবরাহ লাইনে যুক্ত করা হলো। কুণ্ডলীকে 30°C এর পানিতে নিমজ্জিত করে 305 sec বিদ্যুৎ চালনা করা হলো। ধরে নিতে হবে সম্পূর্ণ তড়িৎ শক্তি তাপ শক্তিতে রূপান্তরিত হয়েছে ।

ঘ. উদ্দীপকের পানি কি ফুটবে? তোমার উত্তর গাণিতিক বিশ্লেষণ দাও ।

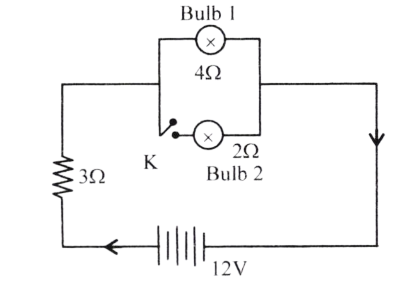

উদ্দীপকটি লক্ষ্য করো-

গ. চাবি K খোলা অবস্থায় 3$\Omega$ রোধের দুই প্রান্তের বিভব পার্থক্য নির্ণয় করো ।

উদ্দীপকটি লক্ষ্য করো-

ঘ. চাবি K অন অবস্থায় বর্তনীর কোন বাল্বটি বেশি তাপশক্তি উৎপন্ন করবে? গাণিতিকভাবে বিশ্লেষণ করো।

গ. বর্তনী-১ এর বহিঃরোধ R এর মধ্য দিয়ে প্রবাহিত তড়িৎ প্রবাহ নির্ণয় করো ।

ঘ. কোষের সমবায়ের ধরন পরিবর্তনের ফলে বহিঃরোধ R এর দুই প্রান্তের বিভব পার্থক্যের পরিবর্তন হয় বর্তনী-১ ও বর্তনী-২ এর আলোকে গাণিতিকভাবে বিশ্লেষণ করো।

M, N এবং S তিনটি রোধ যাদের মান যথাক্রমে 18$\Omega$, 36$\Omega$ এবং 40 $\Omega$। T রোধটি পরিবর্তনশীল। প্রাথমিক অবস্থায় চাবি K টি খোলা রেখে বাতিটিতে 2 sec সময়ে উৎপন্ন তাপের পরিমাণ নির্ণয় করা হয়।

গ. ১ম ক্ষেত্রে চাবি খোলা অবস্থায় উৎপন্ন তাপের পরিমাণ নির্ণয় করো ।

M, N এবং S তিনটি রোধ যাদের মান যথাক্রমে 18$\Omega$, 36$\Omega$ এবং 40 $\Omega$। T রোধটি পরিবর্তনশীল। প্রাথমিক অবস্থায় চাবি K টি খোলা রেখে বাতিটিতে 2 sec সময়ে উৎপন্ন তাপের পরিমাণ নির্ণয় করা হয়।

ঘ. চাবিটি বন্ধ হওয়ায় পরিবর্তনশীল 'T' রোধকে কী অবস্থা অবলম্বন করলে উৎস থাকা সত্ত্বেও বাতিটি নিভে যাবে? সঠিক বর্তনী চিত্র অংকনপূর্বক গাণিতিকভাবে বিশ্লেষণ করো ।
