Questions in this chapter

অক্টালে রূপান্তর করঃ $(5 A .2 C)_{16}=(?)_{3}$

বাইনারিতে যোগ কর : $10111.01 + 10101.01 = ?$

বাইনারিতে বিয়োগ করঃ $10000.111-101.01001=?$

বাইনারিতে গুণ কর : $1101 \times 101 = ?, 101.01 × 11 =?$

বাইনারিতে ভাগ কর: $1111001 \div 1001 = ? , 11.1 \div 101 =?$

যোগ করঃ $(9 F .3 F)_{16}+(277.36)_{8}=?$

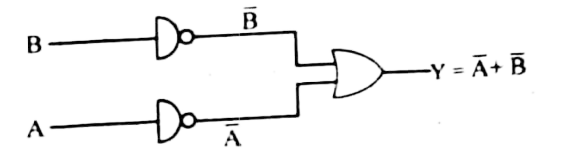

চিত্রের গেটটি থেকে কিভাবে $NOR$ গেট ও $XOR$ গেট পাওয়া যাবে? $NOR$ ও $XOR$ গেট দুটির লজিক সাংকেতিক চিত্রসহ টুথ টেবিল তৈরি কর।

একটি $XNOR$ গেট ব্যবহার করে সরল কর, $Y=AB+ \bar{A} \bar{B}$

$Y=AB+ \bar{A} \bar{B}$ লজিক্যাল ফাংশন ব্যবহার করে সার্কিট তৈরি কর।

একটি $NAND$ গেট ব্যবহার করে সরল কর।

$\mathbf{Y}=\overline{\mathbf{A}} \mathbf{B}+\overline{\mathbf{B}} \mathbf{C}+\mathbf{C} \overline{\mathbf{A}}$

বর্তনীতে $R=5k \Omega ,$ ইনপুট রোধ $1k \Omega$, ইনপুট ভোল্টেজ $5 \ mV$ (সর্বোচ্চ) এবং $\beta = 50$। তাহলে $i_{b}, i_{c}, V_{o},$পাওয়ার গেইন $\alpha$ এর মান কত?

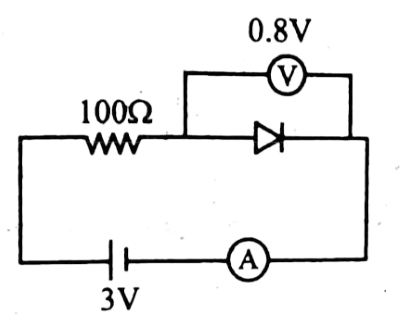

চিত্রে, অ্যামিটারের পাঠ কত?

একটি $p-n$ জাংশনে $1.1V$ বিভব পার্থক্য প্রয়োগ করে তড়িৎপ্রবাহ $25 \ mA$ পাওয়া গেল এবং $1.3V$ প্রয়োগ করে $42 \ mA$ পাওয়া গেল। জাংশনের গতীয় রোধ কত?

একটি কমন এমিটার বিন্যাসে লাগানো ট্রানজিস্টরে এ-সি ইনপুট সিগন্যালের অনুপস্থিতিতে শুধুমাত্র বায়াস ভোল্টেজের জন্য $B_{dc} = 180$ এবং $I_{C} = 2.0mA$ পাওয়া গেল ।

ঘ. উপরিউক্ত তথ্যসমূহের ভিত্তিতে বর্তনীটি অংকন কর এবং আনুষঙ্গিক প্রবাহমাত্রা ও বিভব পার্থক্যসমূহ চিহ্নিত করে এদের মধ্যকার সম্পর্কগুলো দেখাও।

একটি কমন এমিটার বিন্যাসে লাগানো ট্রানজিস্টরে এ-সি ইনপুট সিগন্যালের অনুপস্থিতিতে শুধুমাত্র বায়াস ভোল্টেজের জন্য $B_{dc} = 180$ এবং $I_{C} = 2.0mA$ পাওয়া গেল ।

গ. $I_{E}$ও $I_{B}$ এর মান নির্ণয় কর।

গবেষণাগারে একজন শিক্ষার্থী চারটি একই রকমের ডায়োড নিয়ে পরীক্ষা করছিল। সে দেখতে পেল যে প্রতিটি ডায়োডের দুই প্রান্তের বিভব পার্থক্য $0.4 volt$ পরিবর্তন করা হলে তড়িৎ প্রবাহের পরিবর্তন $100 \ mA$ হয়। ডায়োডগুলো ব্যবহার করে সে একটি পূর্ণ তরফা রেক্টিফায়ার তৈরি করে পরীক্ষণ শুরু করল। কিছুক্ষণ পর সে বর্তনী থেকে একটি ডায়োড খুলে ফেলল।

গ. উদ্দীপকে উল্লিখিত ডায়োডের গতীয় রোধ কত?

গবেষণাগারে একজন শিক্ষার্থী চারটি একই রকমের ডায়োড নিয়ে পরীক্ষা করছিল। সে দেখতে পেল যে প্রতিটি ডায়োডের দুই প্রান্তের বিভব পার্থক্য $0.4 volt$ পরিবর্তন করা হলে তড়িৎ প্রবাহের পরিবর্তন $100 \ mA$ হয়। ডায়োডগুলো ব্যবহার করে সে একটি পূর্ণ তরফা রেক্টিফায়ার তৈরি করে পরীক্ষণ শুরু করল। কিছুক্ষণ পর সে বর্তনী থেকে একটি ডায়োড খুলে ফেলল।

ঘ. ডায়োডটি খুলে ফেলার পর আউটপুট সিগন্যালের পরিবর্তন কীরূপ হবে তা সচিত্র বর্ণনা কর ।

একটি $3V$ ব্যাটারি $A$ ও $B$ এর মধ্যে চিত্রানুযায়ী সংযোগ দেয়া হলো। সম্মুখ বায়াসে প্রতিটি ডায়োডের রোধ শূন্য এবং পশ্চাৎ বায়াসে রোধ অসীম হয়।

গ.যদি $A$ প্রান্তের সাথে ব্যাটারির ধনাত্মক টার্মিনালের সংযোগ দেয়া হয় তাহলে ব্যাটারি থেকে কী পরিমাণ তড়িৎ প্রবাহিত হবে?

একটি $3V$ ব্যাটারি $A$ ও $B$ এর মধ্যে চিত্রানুযায়ী সংযোগ দেয়া হলো। সম্মুখ বায়াসে প্রতিটি ডায়োডের রোধ শূন্য এবং পশ্চাৎ বায়াসে রোধ অসীম হয়।

ঘ. $B$ প্রান্তে ব্যাটারির ধনাত্মক প্রান্ত সংযুক্ত করলে $D_{1}$ ও $D_{2}$ ডায়োড কীভাবে কাজ করবে? এই অবস্থায় কি পূর্বাপেক্ষা বেশি তড়িৎ প্রবাহিত হবে- গাণিতিক যুক্তিসহ ব্যাখ্যা কর।

গ. $A$ ও $B$ এর মধ্যে সমতুল্য রোধ কী হবে যখন ডায়োড $D$ সম্মুখ বায়াসে থাকবে?
