Questions in this chapter

একটি কোষের তড়িচ্চালক শক্তি $1.5V$ এবং অভ্যন্তরীণ রোধ $2\Omega$। এর প্রান্তদ্বয় $10\Omega$ রোধের তার দ্বারা যুক্ত করলে কত তড়িৎ প্রবাহিত হবে বের করো।

$10m$ দীর্ঘ এবং $25\Omega$ রোধের একটি পোটেনসিওমিটার তারের দু' প্রান্তের সাথে $4.8V$ বিদ্যুচ্চালক বলের একটি ব্যাটারি ও $35\Omega$ রোধ শ্রেণিতে যুক্ত আছে। তারের $8m$ ব্যবধানে নগণ্য অভ্যন্তরীণ রোধের একটি বিদ্যুৎ কোষের দু' প্রান্ত যুক্ত করলে কোষের ভিতর দিয়ে কোনো বিদ্যুৎ প্রবাহিত হয় না। কোষটির বিদ্যুচ্চালক বল নির্ণয় করো।

একটি কোষের তড়িচ্চালক শক্তি $2V$। এতে যখন $5A$ তড়িৎ প্রবাহিত হয়, তখন এর বিভব পার্থক্য $1.8V$ হয়। কোষের অভ্যন্তরীণ রোধ কত?

(i) বর্তনীতে তড়িৎ প্রবাহের মান $I$ কত?

(ii) $500 \Omega$-এর রোধের মধ্য দিয়ে তড়িৎ প্রবাহ কত?

(iii) $700 \Omega$ -এর রোধের মধ্য দিয়ে তড়িৎ প্রবাহ কত?

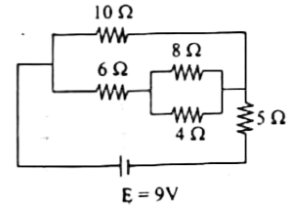

$0.5 \Omega$ অভ্যন্তরীণ রোধের $9 \ V$ একটি ব্যাটারি চিত্রে প্রদর্শিত বর্তনীতে সংযোগ দেয়া হলো। বর্তনীতে তড়িৎ প্রবাহের মান কত হবে?

পাশের চিত্রে (i) $B$ ও $D$ বিন্দুর এবং (ii) $A$ ও $B$ বিন্দুর মধ্যবর্তী তুল্য রোধ নির্ণয় করো।

নিচের বর্তনীর $5.0 \ \Omega$ রোধের দুই প্রান্তের বিভব পার্থক্য নির্ণয় করো।

কোনো বর্তনীতে $12 \Omega$ যোগ করলে বর্তনীর প্রবাহ $5:3$ অনুপাতে কমে যায়। বর্তনীর পূর্বে রোধ কত ছিল এবং আর কত রোধ যোগ করলে প্রকৃত প্রবাহ অর্ধেক প্রবাহের অর্ধেক হবে ?

একই ধরনের $10$ টি বিদ্যুৎ কোষের একটি ব্যাটারি হতে $10 \ \Omega$ এর একটি বহিঃস্থ রোধের মধ্য দিয়ে $1A$ এবং $20 \ \Omega$ এর একটি বহিঃস্থ রোধের মধ্য দিয়ে $0.6 \ A$ বিদ্যুৎ প্রবাহ পাওয়া যায়। বিদ্যুৎ কোষের বিদ্যুৎচ্চালক বল ও অভ্যন্তরীণ রোধ নির্ণয় করো।

প্রত্যেকটি $5\Omega$ রোধের $30$ টি বিদ্যুৎ কোষকে কীভাবে সাজালে $6\Omega$ রোধের একটি বহিঃরোধের মধ্য দিয়ে সর্বাধিক বিদ্যুৎ প্রবাহিত হবে? প্রত্যেকটি কোষের বিদ্যুচ্চালক বল $2V$ হলে, ঐ বিদ্যুৎ প্রবাহমাত্রার মান কত ?

$1.5 \ V$ তড়িচ্চালক বল ও $0.2\Omega$ অভ্যন্তরীণ রোধের $4$ টি কোষকে শ্রেণিতে যুক্ত করে এর দুই প্রান্ত একটি রোধক দিয়ে যুক্ত করায় $0.4 \ A$ তড়িৎ প্রবাহ পাওয়া গেল। রোধের মান ও এর দুই প্রান্তের বিভব পার্থক্য নির্ণয় করো ।

$1.5 \ V$ তড়িচ্চালক বল ও $1 \ \Omega$ অভ্যন্তরীণ রোধের $10$ টি কোষকে সমান্তরালে যুক্ত করে $10 \Omega$ রোধের একটি রোধকের সাথে যুক্ত করা হলো। তড়িৎ প্রবাহ ও রোধের দুই প্রান্তে বিভব পার্থক্য নির্ণয় করো।

$4\Omega$ অন্তঃরোধযুক্ত $30$টি কোষকে কিভাবে যুক্ত করলে $6\Omega$ এর বাইরের রোধের মধ্যদিয়ে সর্বোচ্চ প্রবাহ পাওয়া যাবে?

$100 \ \Omega$ রোধের একটি গ্যালভানোমিটারে সাথে $5\Omega$ এর শান্ট যুক্ত করে একটি তড়িৎবর্তনীর সাথে সংযুক্ত করা হলো। গ্যালভানোমিটারের মধ্য দিয়ে $0.42A$ প্রবাহ পাওয়া গেল। বর্তনীর মূল প্রবাহ কত?

$20\Omega$ অভ্যন্তরীণ রোধের গ্যালভানোমিটারের মধ্য দিয়ে $1A$ তড়িৎ চলছে। একটি শান্ট ব্যবহারের ফলে এই প্রবাহ কমে $0.01A$ হয়। শান্টের রোধ কত?

$G-\Omega$ রোধের কোন গ্যালভানোমিটারের একটি শান্ট যুক্ত করায় যদি গ্যালভানোমিটারের ভেতর দিয়ে মূল প্রবাহের $\frac{1}{n}$ অংশ প্রবাহ

চলে তবে প্রমাণ কর যে, শান্টের রোধ $\frac{G}{n-1}\Omega$

$100 \ \Omega$ রোধের একটি গ্যালভানোমিটার $0.1A$ তড়িৎ প্রবাহমাত্রায় পূর্ণ স্কেল বিক্ষেপ দেয়। একে (ক) $10A$ তড়িৎপ্রবাহ মাত্রায় পূর্ণ স্কেল বিক্ষেপ দেয় এরূপ একটি অ্যামিটারে রূপান্তরিত করতে কত রোধের শান্ট ব্যবহার করতে হবে? (খ) $100 \ V$-এ পূর্ণ স্কেল বিক্ষেপ দেয় এরূপ একটি ভোল্টমিটারে রূপান্তরিত করতে কত রোধ শ্রেণি সমবায়ে যুক্ত করতে হবে?

$90 \Omega$ রোধের একটি গ্যালভানোমিটারের সাথে $10\Omega$ রোধের একটি শান্ট ব্যবহার করলে মূল প্রবাহের শতকরা কত অংশ গ্যালভানোমিটারের ভেতর দিয়ে প্রবাহিত হবে?

উপরের বর্তনীর $A$ ও $B$ বিন্দুর মধ্যে তুল্য রোধ কত?

চিত্রে প্রদর্শিত বর্তনীর $(Network)$ ও বিন্দুর মধ্যকার তুল্য রোধ হিসাব কর ।
